기능:
이 SIM808 모듈은 2G 네트워크에서만 작동하며 SMS 메시지를 보낼 수 있습니다.
모듈의 입력 전원 공급 장치를 열고 닫는 데 사용됩니다. 사용 중 개방 상태로 전환 된 토글을 확인하십시오 (내부 보드 근처).

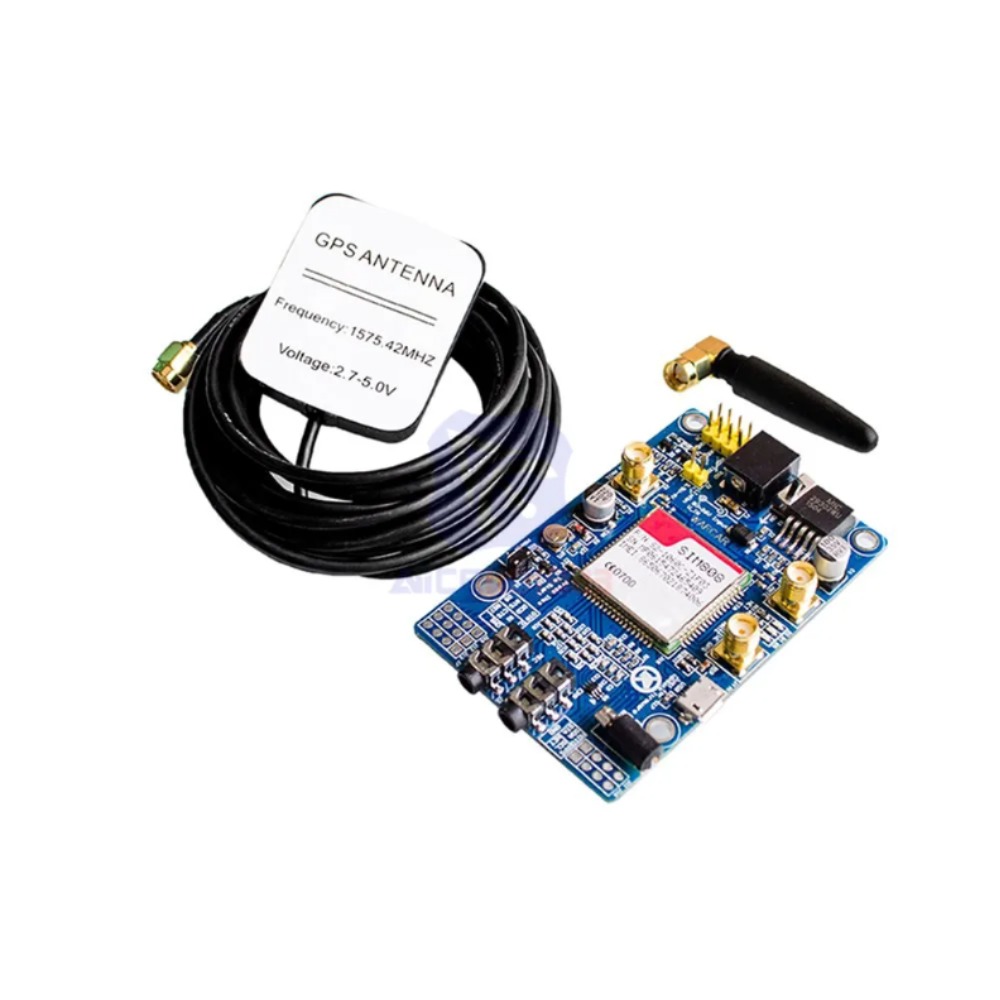

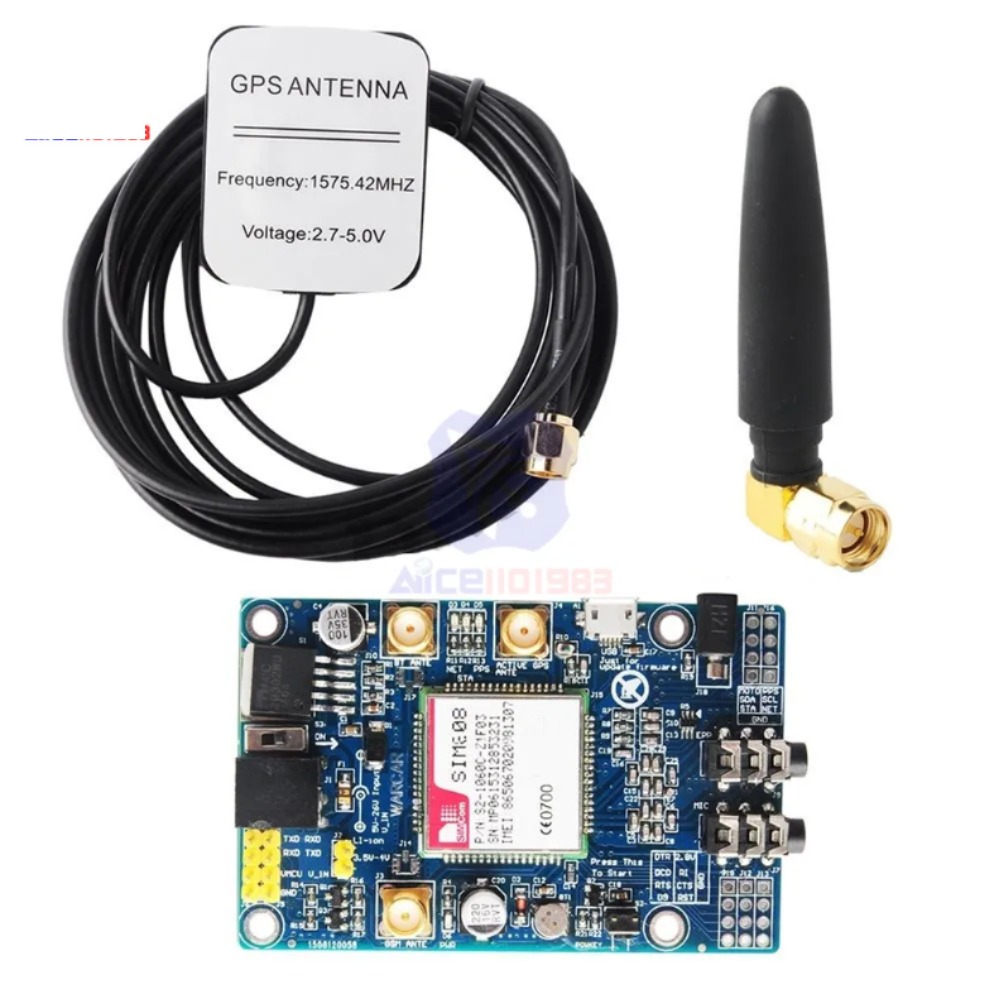

SMA 안테나 인터페이스: GSM 안테나 인터페이스, GPS 안테나 인터페이스 및 BT 안테나 인터페이스가 있습니다.
USB 인터페이스: 이 인터페이스는 SIM808 모듈의 펌웨어를 업데이트하는 데 사용됩니다.
설명:

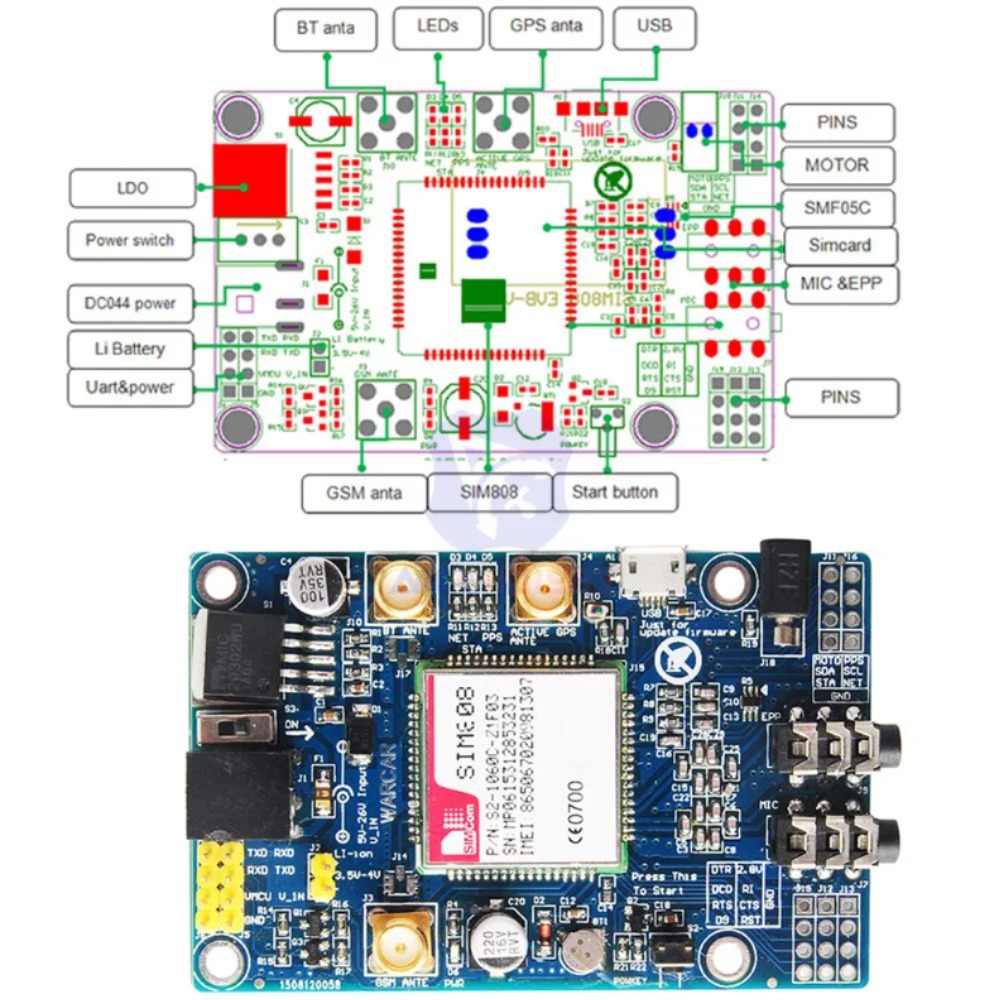

3 개의 전원 입력 인터페이스: DC044 인터페이스 및 V_IN 및 리튬 배터리 인터페이스.
참고: 범위 DC044 및 V_IN 핀 전압 입력 5-26V 때 사용 5V 전원, 전원 공급 제공 2A. 범위 전압 리튬 배터리 입력 전원 3.5-4.2V.

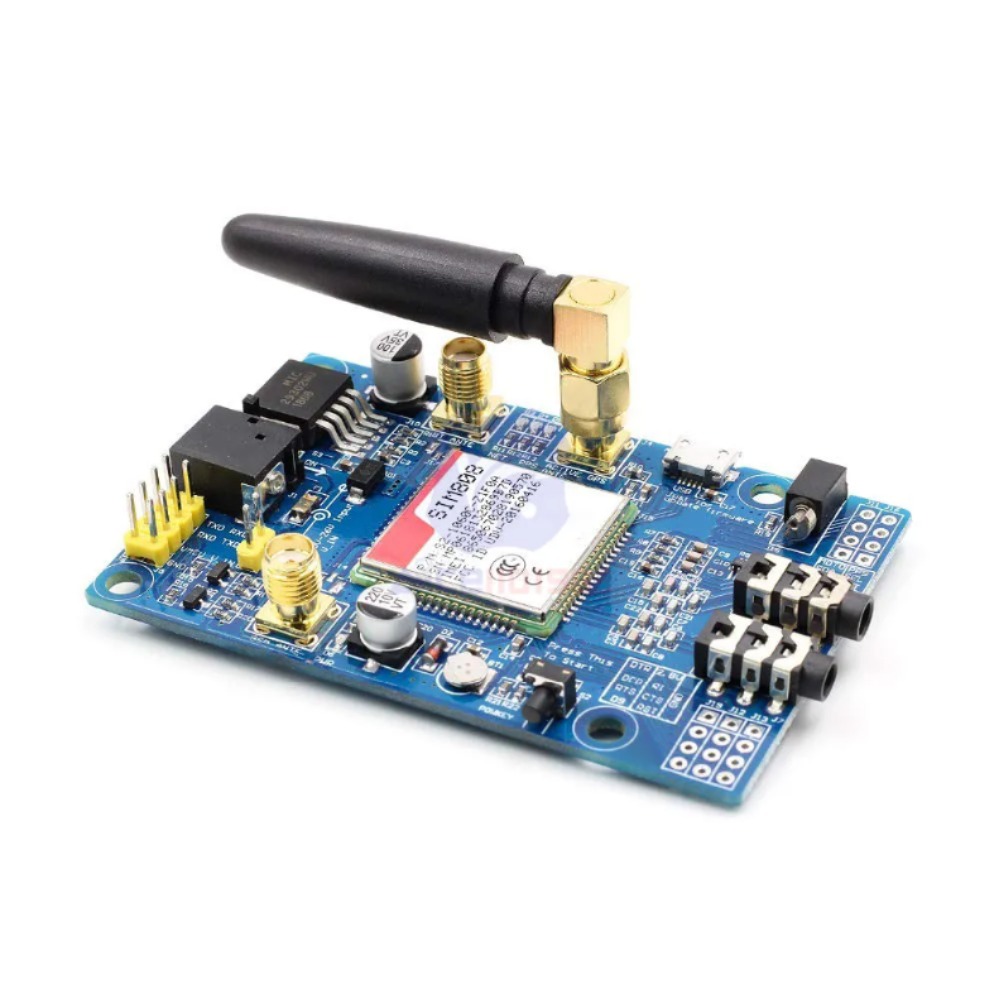

시작 버튼: 보드의 전원이 켜지면 LED (PWR) 가 켜집니다. 이 버튼을 길게 누르면 (약 2 초) 다른 세 개의 led가 켜집니다. 그리고 그들 중 하나가 깜박이기 시작합니다. 이것은 SIM808 이 작동하기 시작했음을 시사합니다. 전원 공급 장치, GSM, GPS 안테나, SIM 카드가 모듈에 정확하게 연결되면 led가 천천히 깜박입니다 (3 초 de 1 초 표시). 이는 모듈이 네트워크에 등록되었음을 나타내며 전화를 걸거나 다른 작업을 수행 할 수 있습니다.
TTL 직렬 인터페이스: TTL 레벨 인터페이스.
고시:
Vmcu의 핀은 1.25V/3.3V /5V 시스템 사이에 맞는 것을 실현하기 위해 높은 수준의 TTL uart를 제어하는 데 사용됩니다. 예를 들어 51 mcu를 사용하여이 보드를 제어하려면 vmcu의 핀을 DC5V 에 연결해야합니다. STM32 mcu를 사용하는 경우 vmcu의 핀을 DC3.3V 에 연결해야합니다. Rxd의 핀은 SIM808 의 rxd이고 txd의 핀은 SIM808 의 txd입니다. V_IN 의 핀은 전원을 연결할 수 있으며, 이 핀의 기능은 dc044 와 동일합니다.
작동:
1. 준비:
SIM808 쉴드
DC9V 어댑터
모듈 또는 기타 도구를 USB-TTL.
PC 소프트웨어
2. 하드웨어 구성
(1) USB-TTL UART 인터페이스에 연결
USB-TTL SIM808
TXD RXD
RXD TXD
GND GND

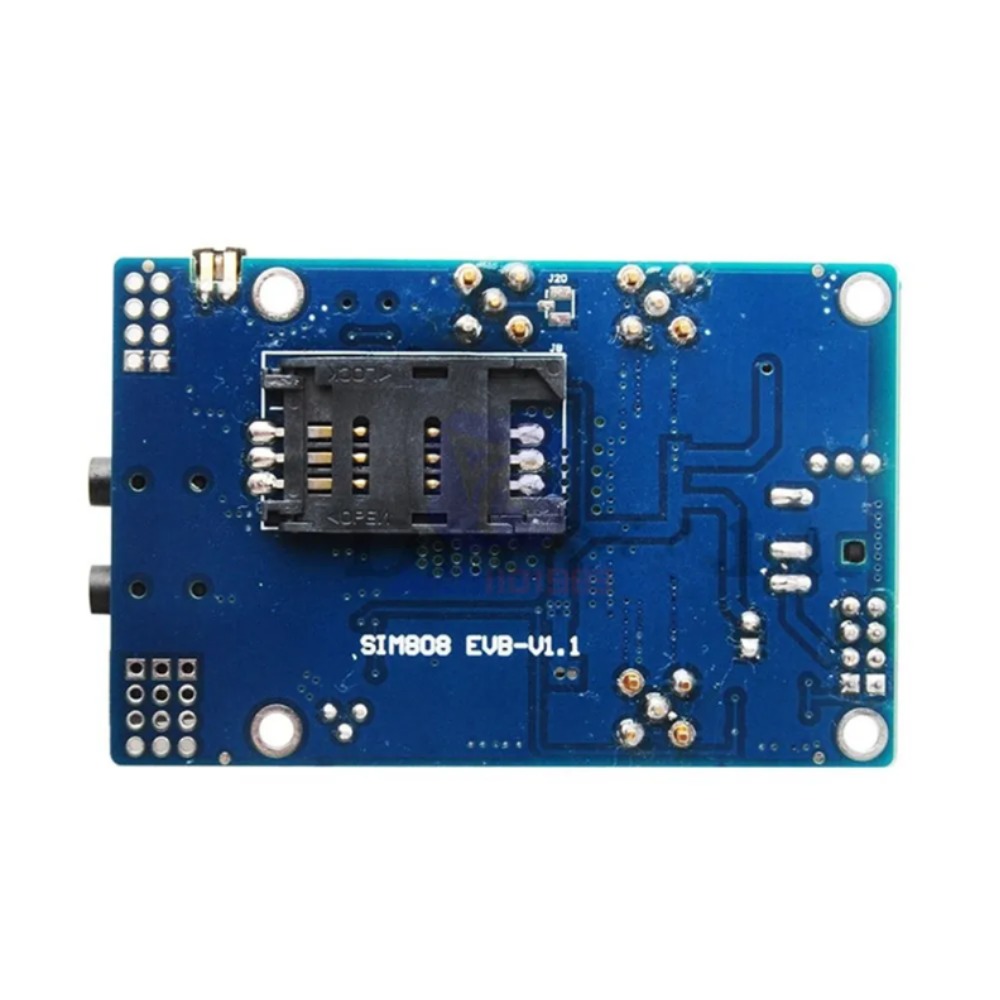

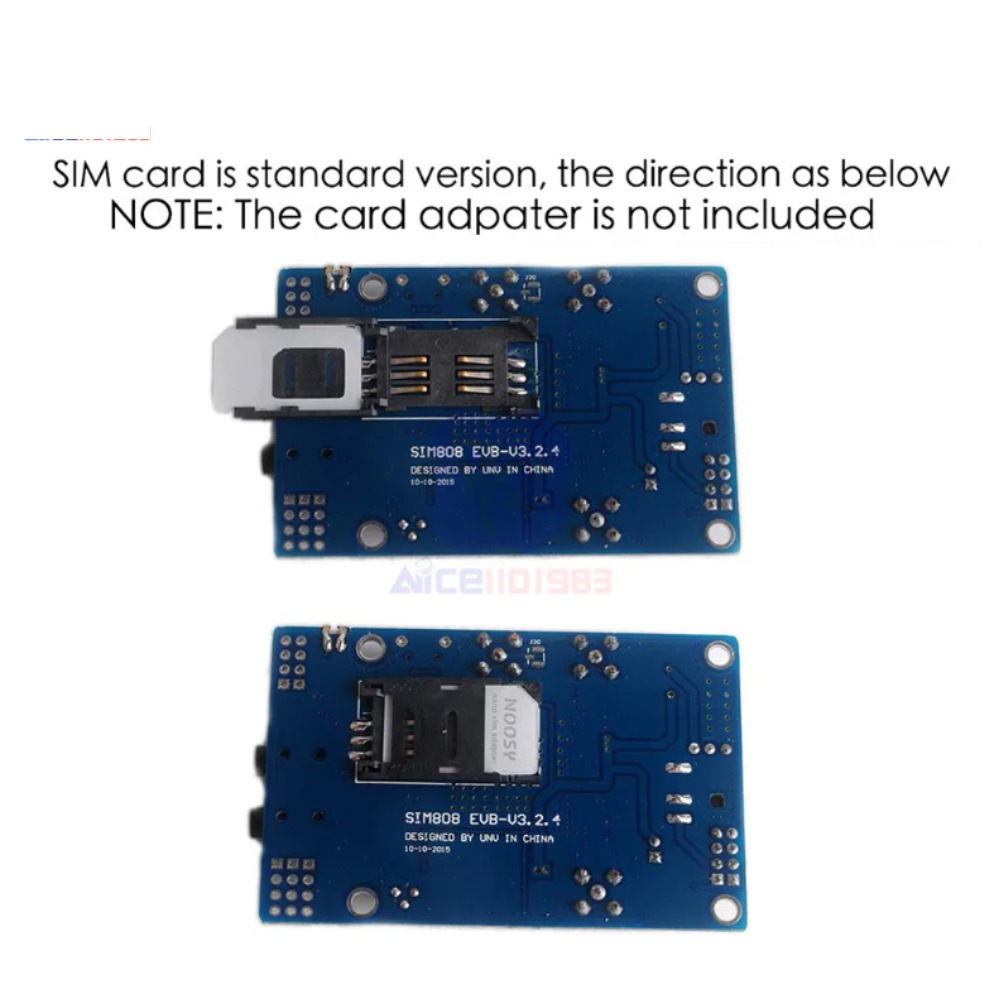

(2) 유효한 SIM 카드를 SIM 카드 홀더에 삽입합니다.

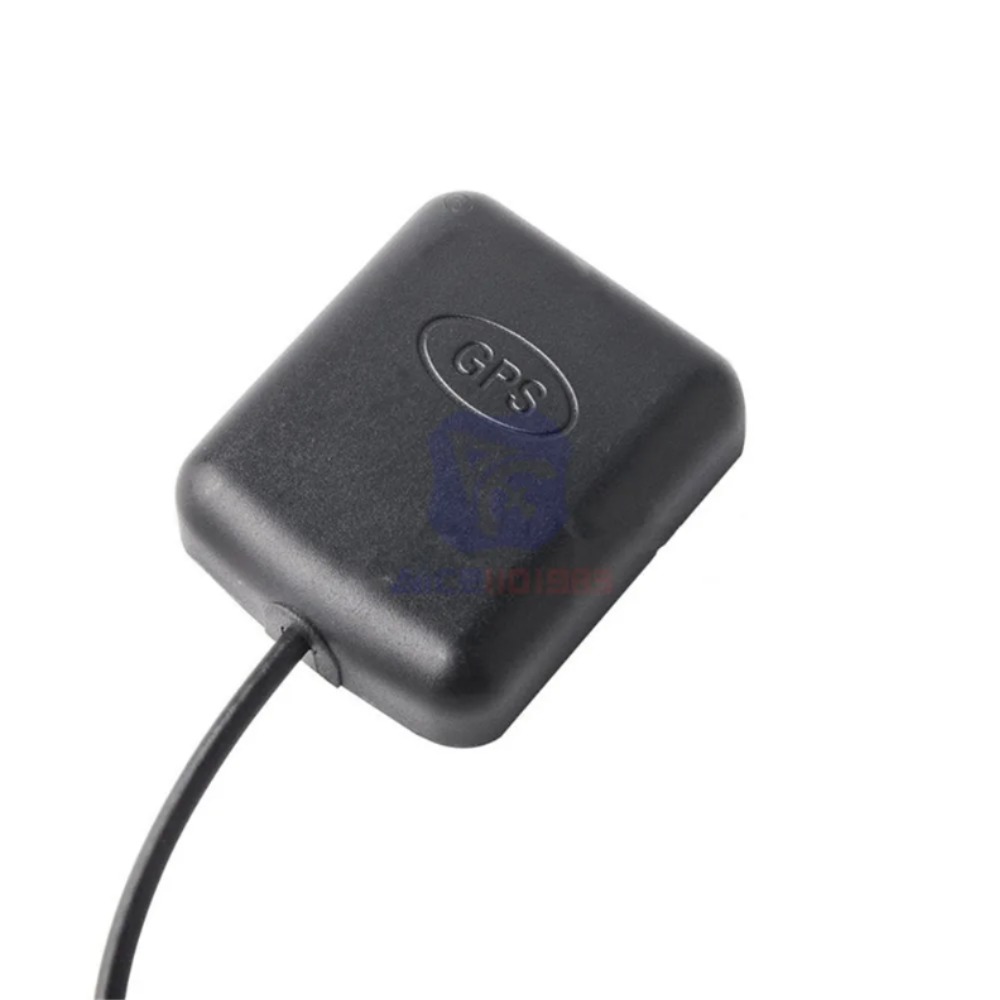

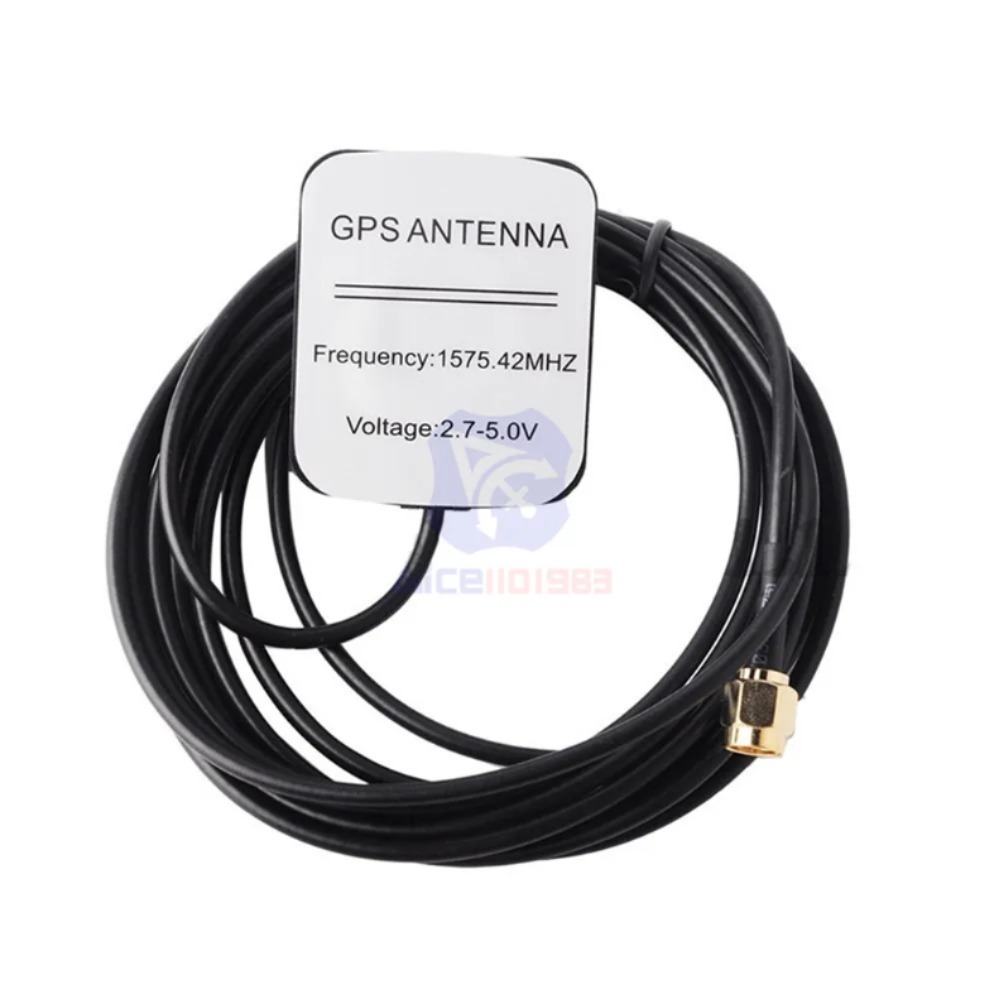

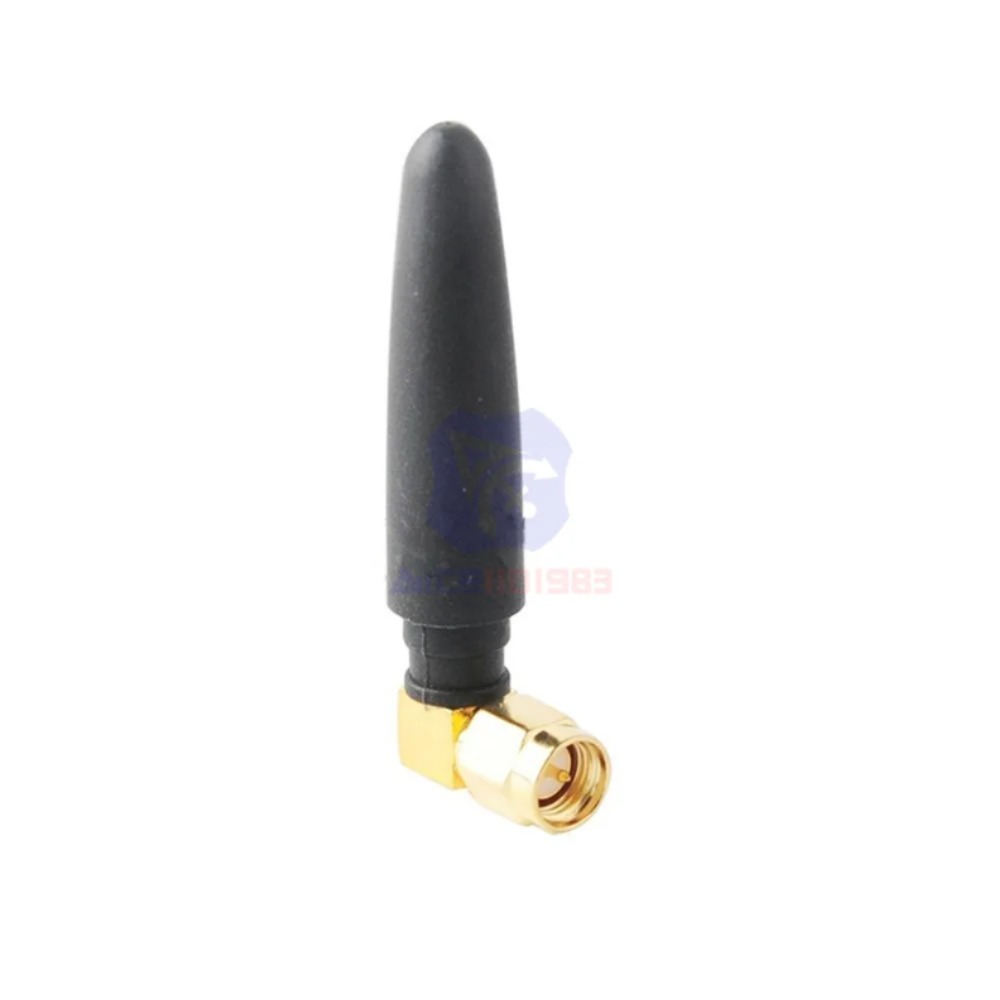

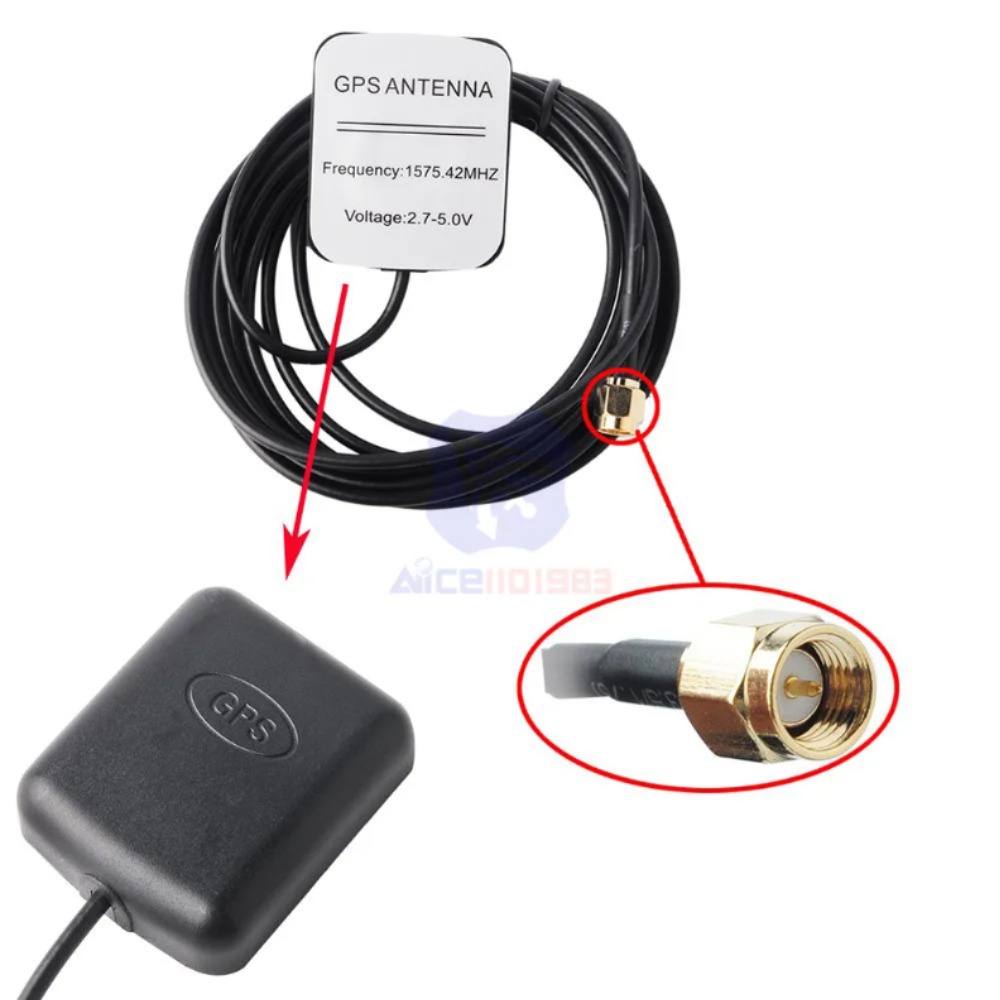

(3) GPS 안테나와 GSM 안테나 연결을 보드에 연결
전원 어댑터를 DC044 인터페이스에 연결
(4) 스위치 변경
(5) 파우키 버튼을 2 초 동안 누르면 모듈이 작동하고 다른 3 개의 led가 켜집니다.
