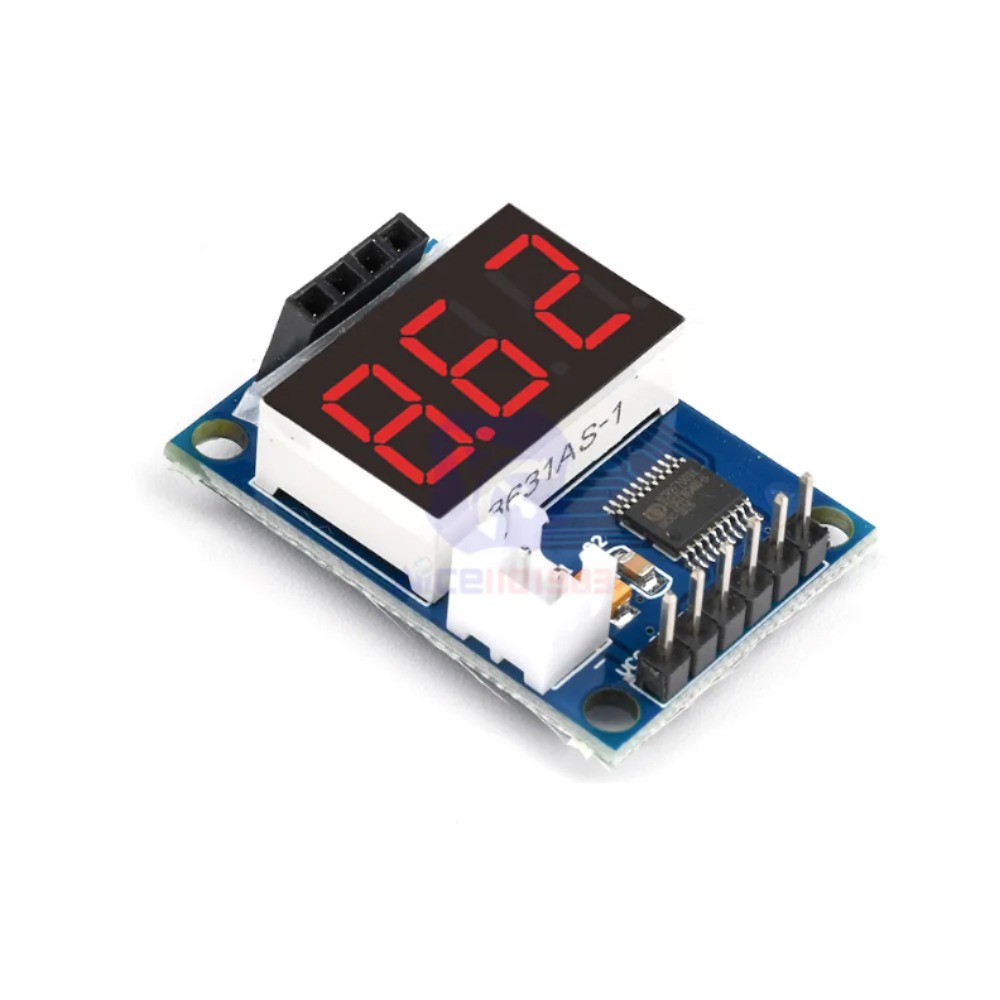

설명:

이 모듈은 주 제어 칩으로 8 비트 MCU를 채택, 그것은 거리 측정, 테스트 HC-SR04 초음파 모듈 성능에 적용 할 수 있습니다. 직렬 포트 디스플레이와 디지털 튜브 디스플레이를 지원합니다

기능:

1. 온보드 STM8S103 고성능 마이크로프로세서

2. 디지털 튜브 디스플레이와는

3. 직렬 포트 데이터 출력

4. 유효한 측정 거리: 3-400cm

5. 디스플레이 단위: cm

6. 최대 오류: 5V

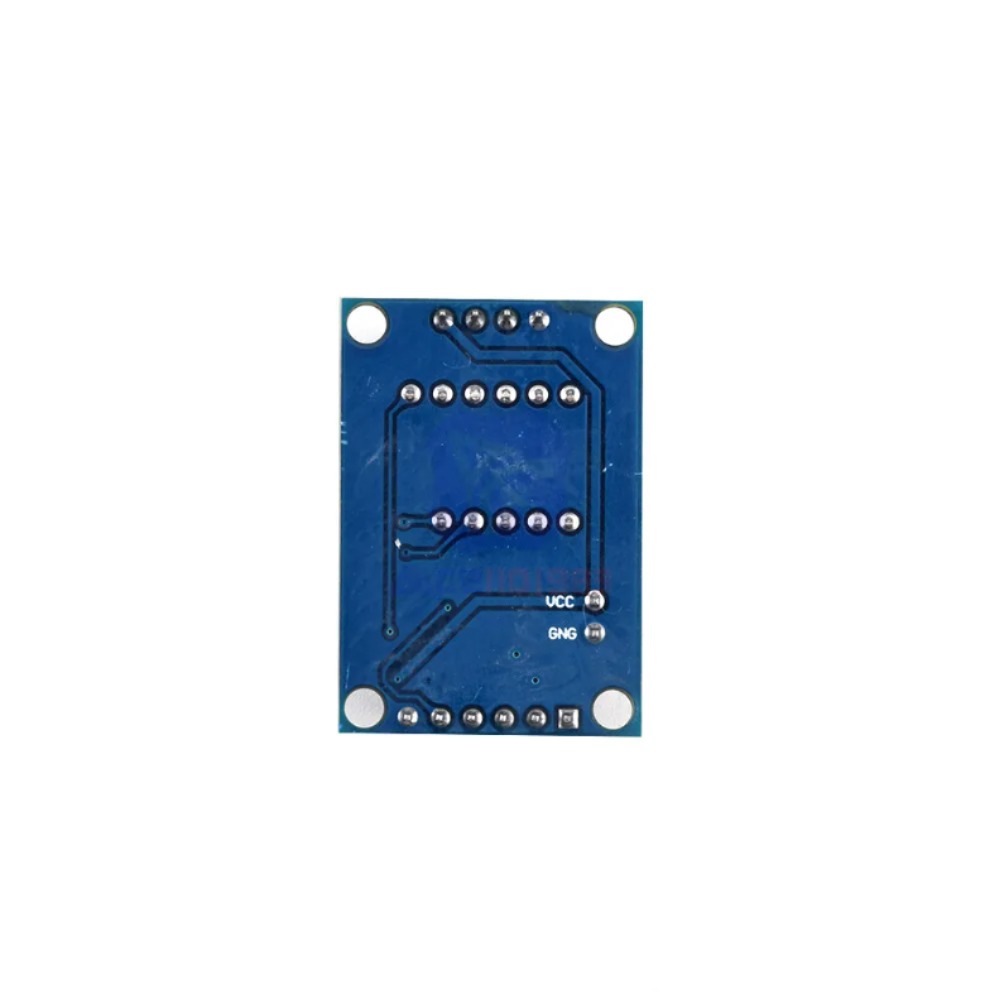

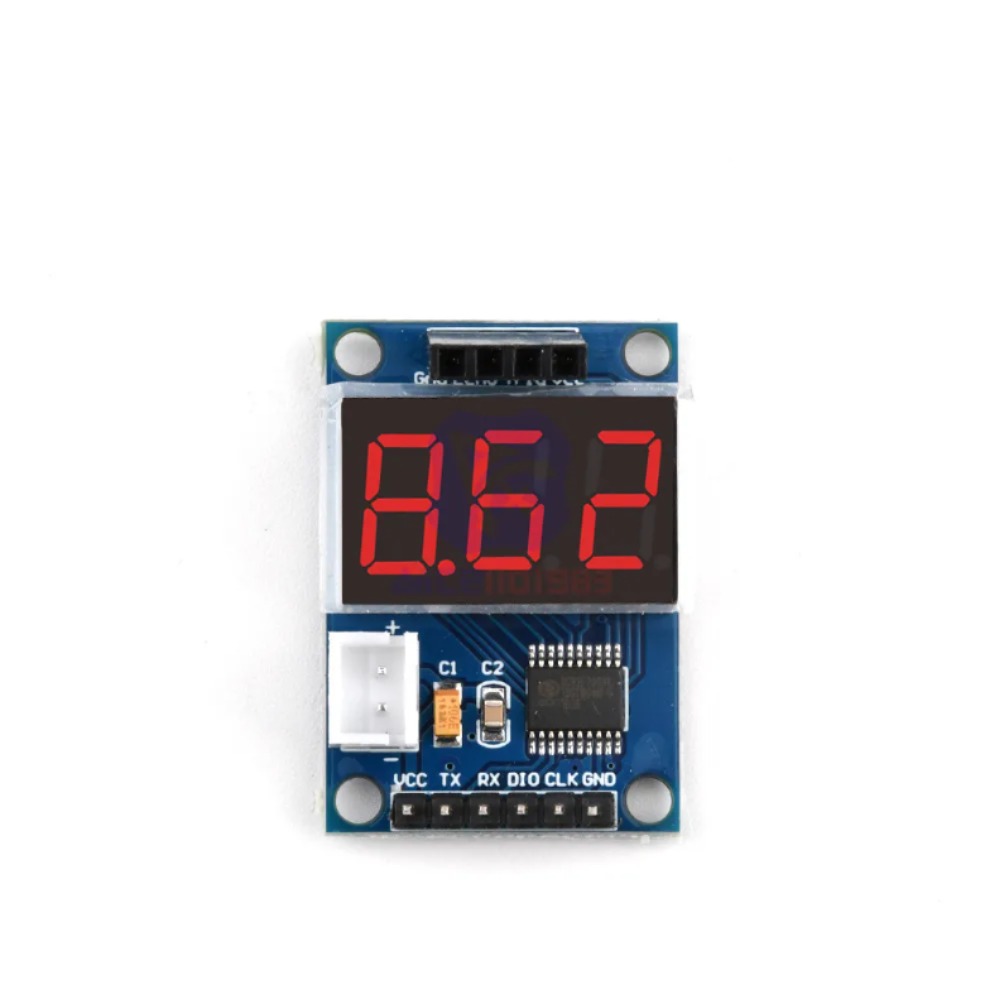

하드웨어 소개:

1. 보드 크기: 24.2*35.1mm

2. VCC, GND: 5V 전원 인터페이스

3. 2.54mm 화이트 소켓: 5V 전원 인터페이스

4. TX: 모듈 직렬 포트 전송 핀

5. RX: 모듈 직렬 포트 수신 핀

6. NRST, SWIN: 사전 설정된 STM8 프로그램 다운로드 포트

사용법:

1. 측정 거리는 디지털 튜브 및 직렬 포트를 통해 표시 할 수 있습니다 디지털 튜브 디스플레이: 초음파 모듈을 직접 연결하고 5V 전원을 연결하십시오

2. 직렬 포트: 플러그 인 초음파 모듈, VCC, TX, RX, GND는 각각 5V, RX, TX, USB의 GND를 TTL 모듈에 연결합니다. 직렬 포트 통신 전송 속도 9600, 출력 형식 "D:XXX r n", XXX는 거리, 단위는 cm를 나타냅니다.

알림:

1. 거리를 측정 할 때 측정 된 물체의 면적은 0.5 평방 미터 이상이어야하며 부드럽고 반사율이 강해야합니다. 그렇지 않으면 테스트 결과에 영향을 미칩니다.

2. 유효한 측정 거리: 3-400cm; 이 범위보다 길면 잘못된 데이터 또는 000 표시가 발생합니다.
