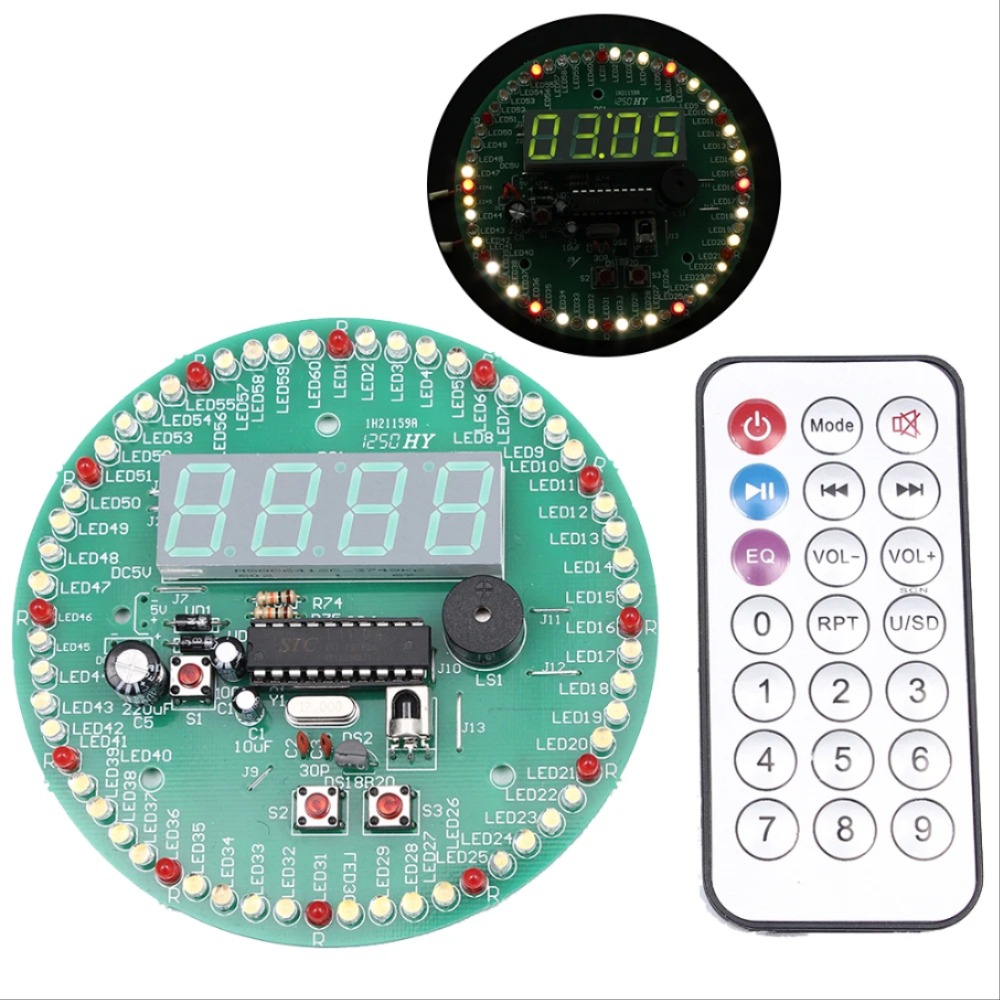

1. 기능
1>. 그것은 DIY 키트입니다. 사용자는 그것을 용접해야합니다.

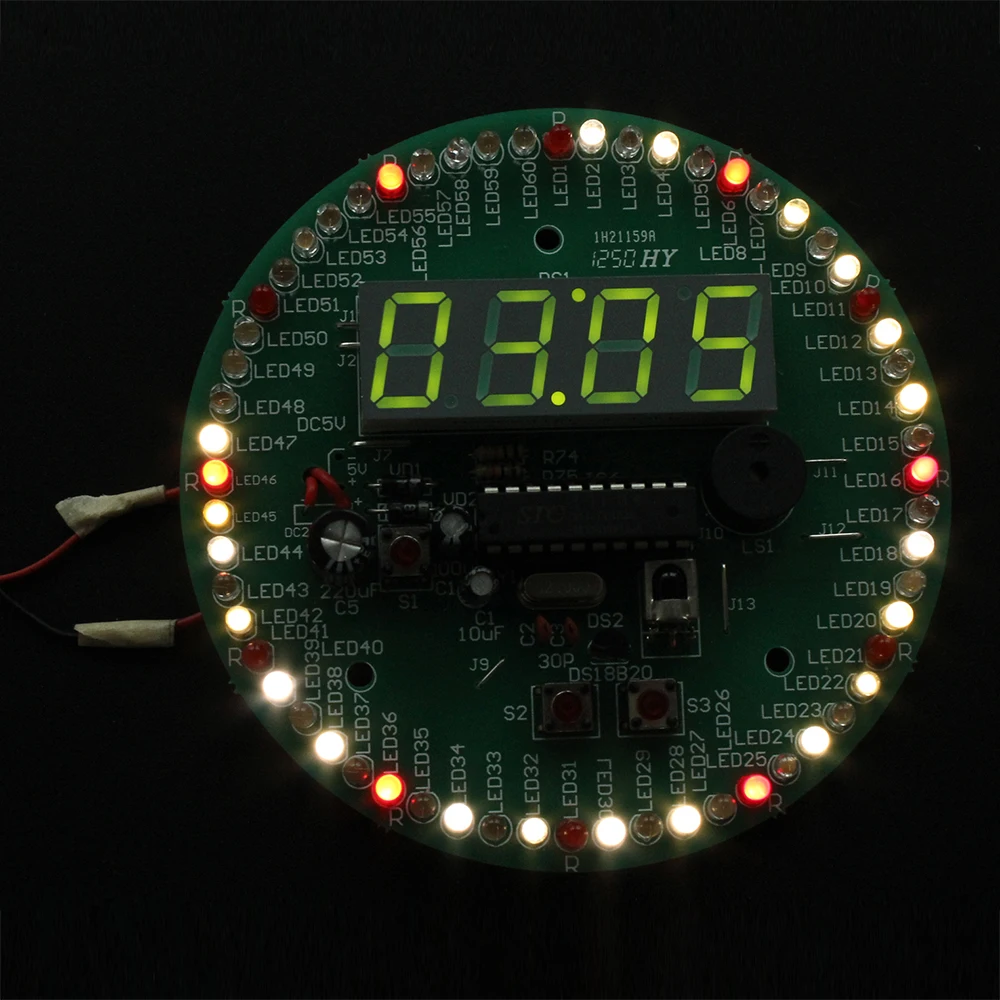

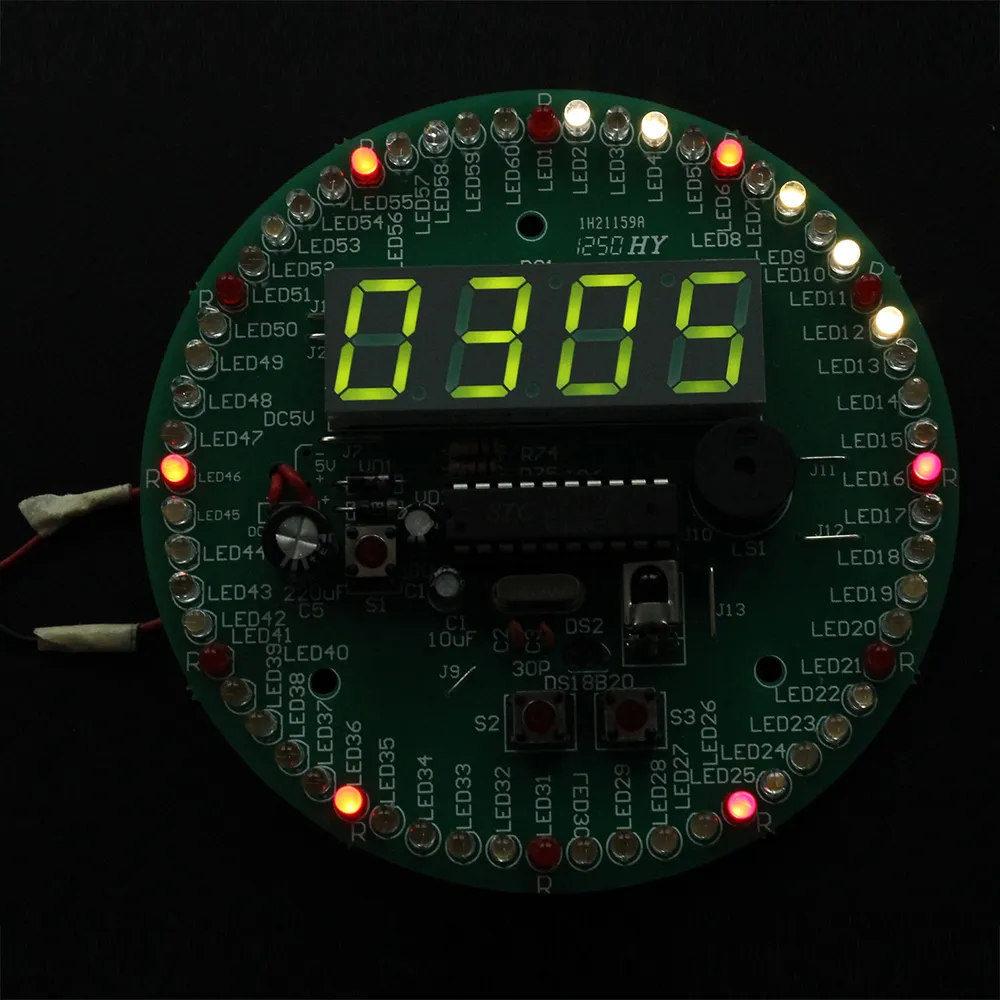

2>. 시계 디스플레이. 4 비트 디지털 튜브에 정상적인 상황에서 시간과 분을 표시합니다.
3>. Led에 초를 표시합니다.
4>. 시, 분, 초를 독립적으로 조정할 수 있습니다.
5>. 시간 표시 기능.
6>. 2 채널 독립 경보.
2. 참고.
1>. J1 ~ j13 으로 표시된 13 개의 단락 패드가 있습니다. 사용자는 금속 필름 저항기 또는 led와 같은 다른 구성 요소의 핀으로 용접 할 수 있습니다.
2>. Pcb의 DC2 는 대기 전력입니다.
3>. 입력 전원은 4.5V-5.5 v입니다. 사용자가 대기 전력을 사용하지 않는 경우 pcb에서 weld VD1-2(1N5819) 이 필요하지 않지만 "A" 로 표시된 용접 패드가 필요합니다.

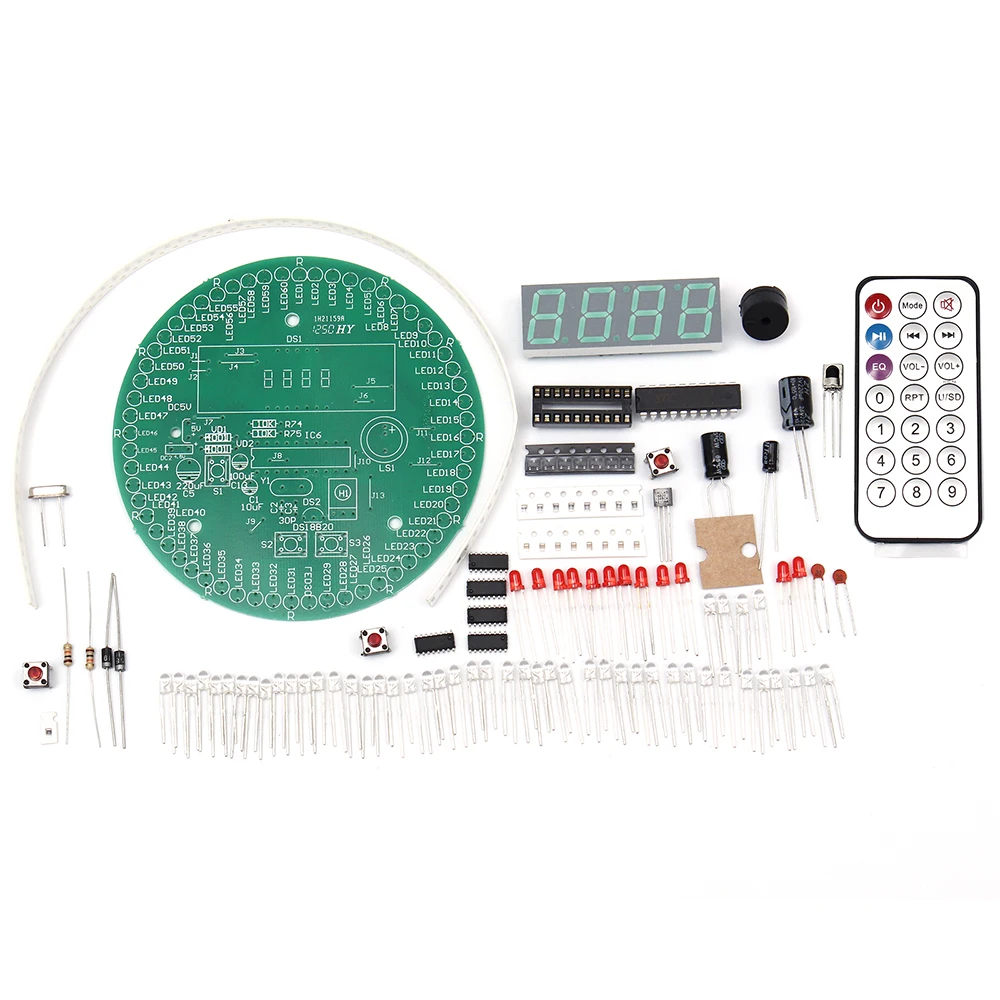

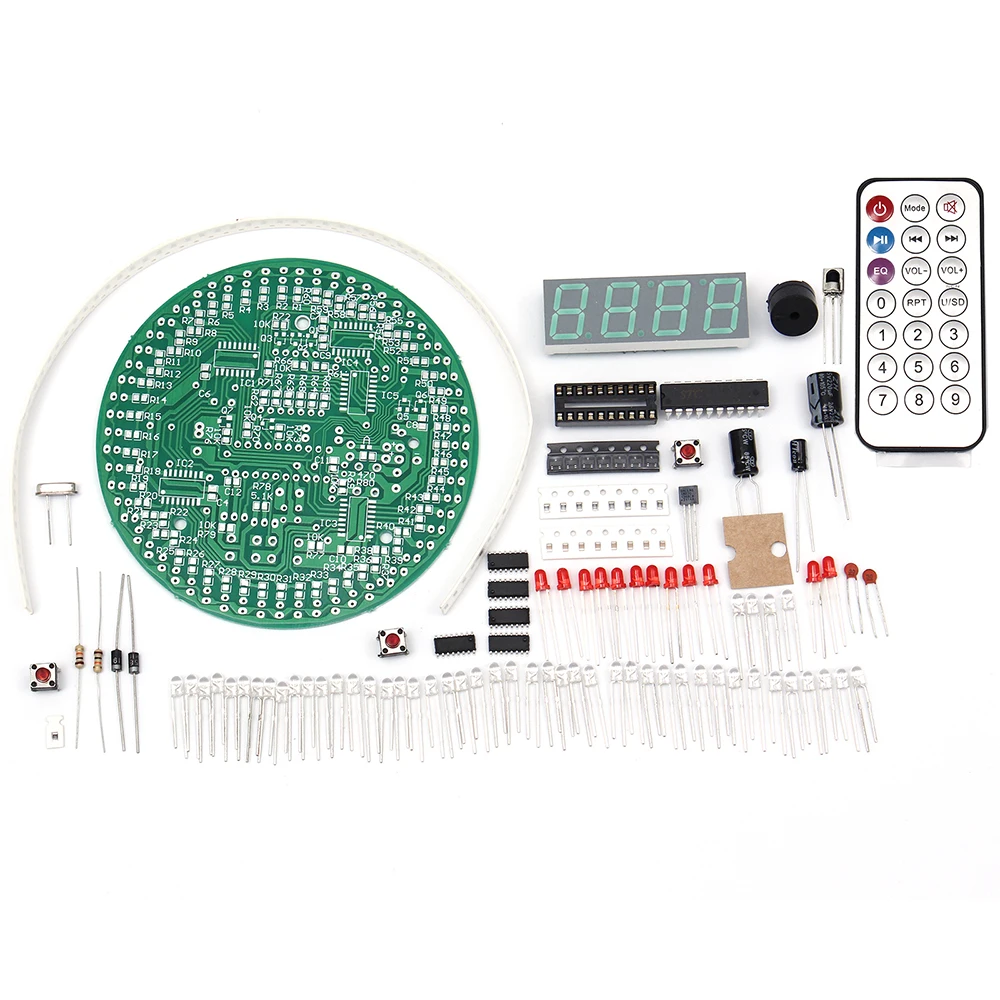

3. 부품 목록
부품
번호
매개 변수
수량
전해 축전기
C1
10 미크로포맷
1
세라믹 커패시터
C2,C3
30pF
2
0805 커패시터
C4,C6-C12
104
8
전해 축전기
C5
220 미크로포맷
1
전해 축전기
C13
100 미크로포맷
1
1*2P 수핀
DC5V
2.54mm
1
4 비트 디지털 튜브
DS1
1
74HC595
IC1-IC5
SOP-16
5
20P IC 소켓
IC6
1
STC11F04
딥-20
1
3mm LED
LED5,LED10,LED15,LED20,
LED25,LED30,LED35,LED40,
LED45,LED50,LED55,LED60
레드
12
3mm LED
흰색
48
부저
LS1
1
S8550
Q1-Q7
SOT-23
7
0805 저항
R1-R68 R80
470ohm
69
0805 저항
R69-R73,R76,R76,R77,R79
10K
8
금속 필름 저항기
R74,R75
10K
2
0805 저항
R78
5.1K
1
6*6*5 버튼
S1,S2,S3
3
HC-49S 크리스탈
Y1
12MHz
1
1N5819
VD1-2
1
PCB
1
DS18B20
DS2
-92
1
IR 수신기
H1
HX1838
1
적외선 원격 제어
1
4. 버튼 디버깅 지침:
버튼 S1: 리셋 버튼.
버튼 S2: 모드 선택 버튼
버튼 S3: 기능 제어 버튼
모드 (처음 2 개 비트에 표시)
기능
디버그 (오른쪽에서 2 비트에 표시)
지시
01
표시 및 수정 초
수정 초
그것은 스톱워치
02
표시 및 수정 분
수정 분
03
표시 및 수정 시간
수정 시간
04
시간별 유지
0: 00:00-23:00 시간 표시
1: 7:00-22:00 시간 표시
2: 가까운 시간 표시
05
시간 속도 조정
0-99 위치. 기본 50
숫자가 높을수록 빠른 시간
06
1 채널 알람 시계, 분 조정
디스플레이 및 조정
07
1 채널 알람 시계, 시간 조정
디스플레이 및 조정
08
2 채널 알람 시계, 분 조정
디스플레이 및 조정
09
2 채널 알람 시계, 시간 조정
디스플레이 및 조정

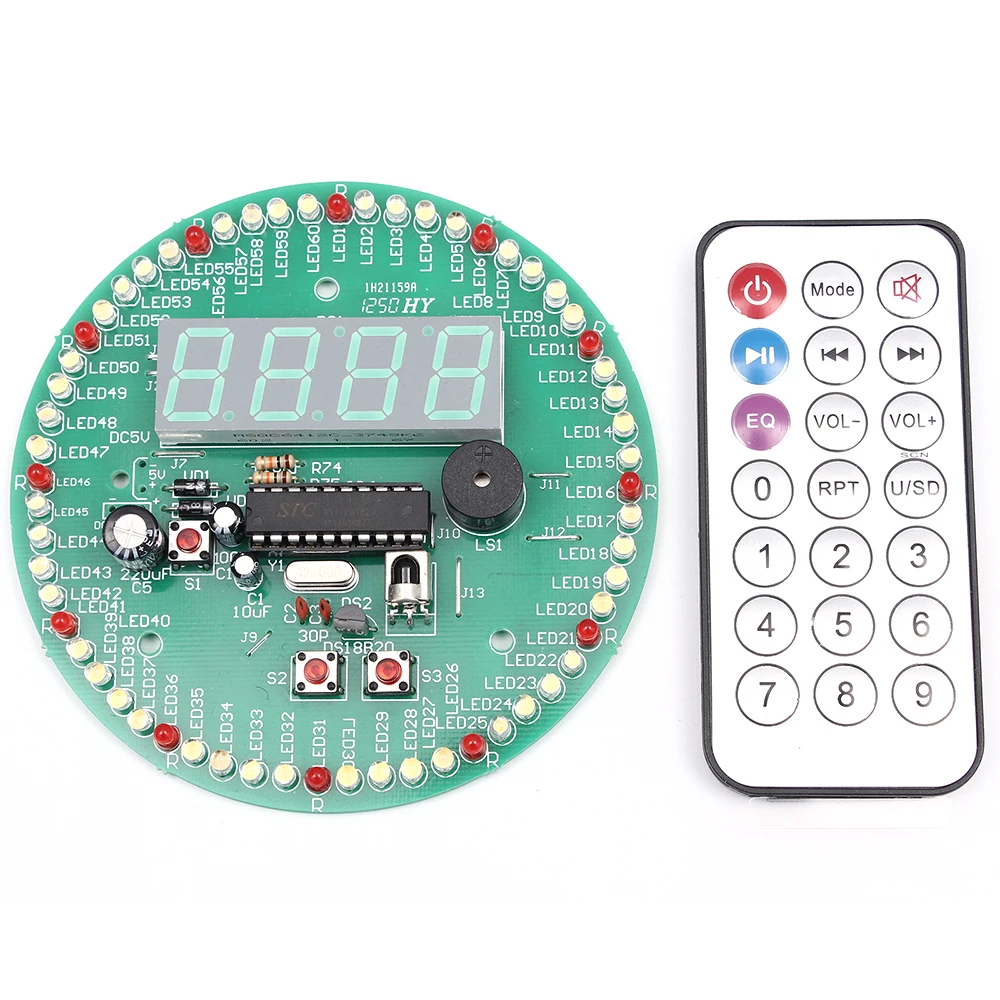

5. 적외선 원격 제어 지침:
1>. 버튼 "0": 표시 상태 0. 60 개의 led 디스플레이 오버레이.
2>. 버튼 "1": 디스플레이 상태 1. 60pcs led 플래시 디스플레이.
3>. 버튼 "2": 디스플레이 상태 2. 60pcs led 물 조명 디스플레이.
4>. 버튼 "U/SD": 열기/닫기 디스플레이 12 시간 LED (빨간색 LED).
5>. "전원" 버튼: 모든 디스플레이를 닫습니다.
6>. “음소거” 버튼: 모든 시간 표시 기능을 닫습니다.
7>. 버튼 "EQ": 현재 온도를 표시합니다.
8>. “모드” 버튼: 디버그 상태를 입력합니다.
6. 적외선 원격 제어 디버그 지침:
1>. “0-9” 버튼: 0-9 상태 입력 (“디버깅 지시 버튼” 참조).
2>. "사전" 및 "다음" 버튼: 상태 플러스 1 또는 마이너스 1. (첫 번째 2 비트에 표시)
3>. “VOL-” 및 “VOL +” 버튼: 디버그 (오른쪽에서 2 비트에 표시)
4>. 상태 및 일반 디스플레이를 종료합니다.

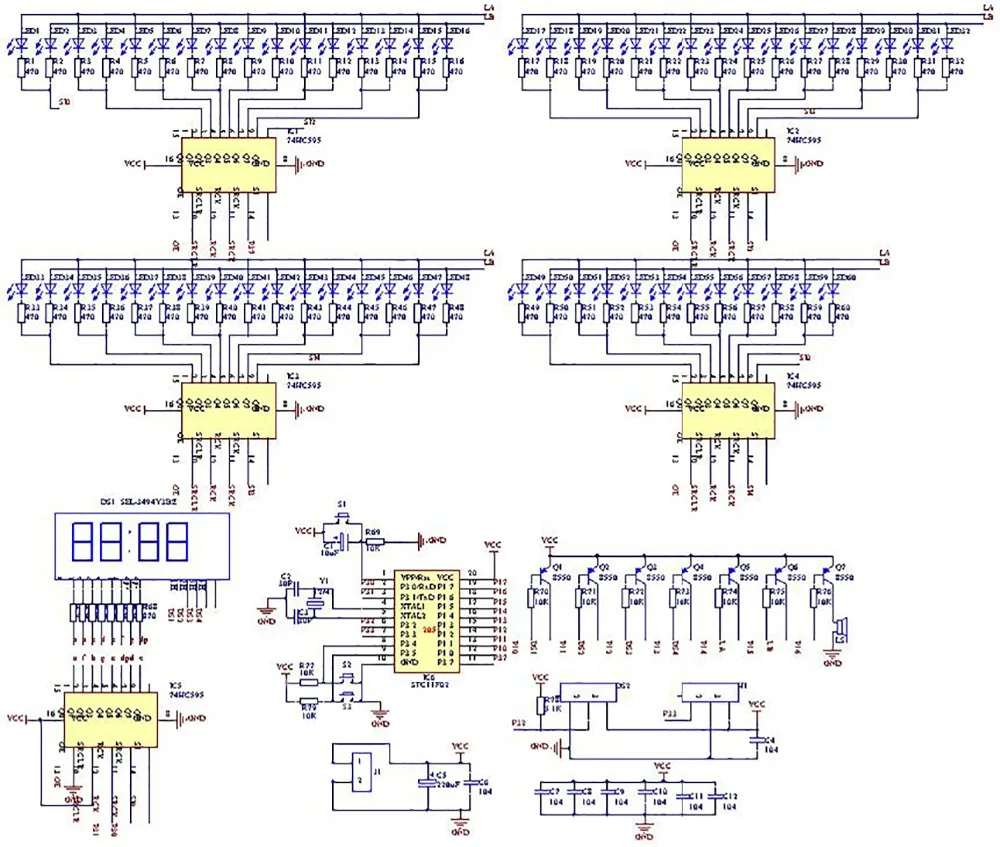

7. 회로도
