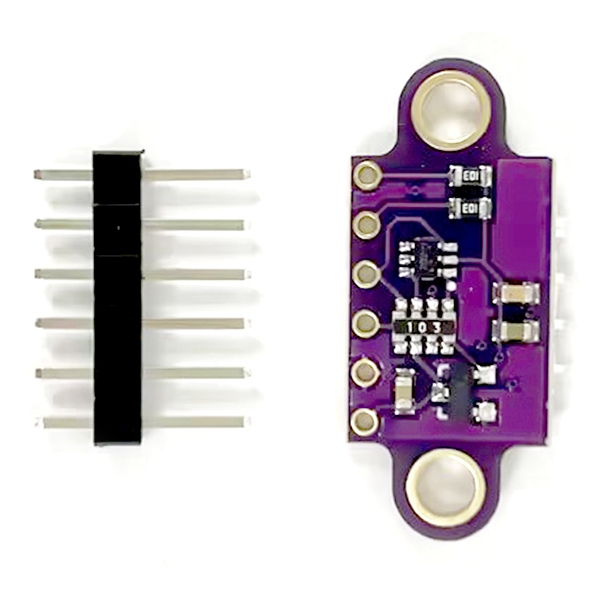

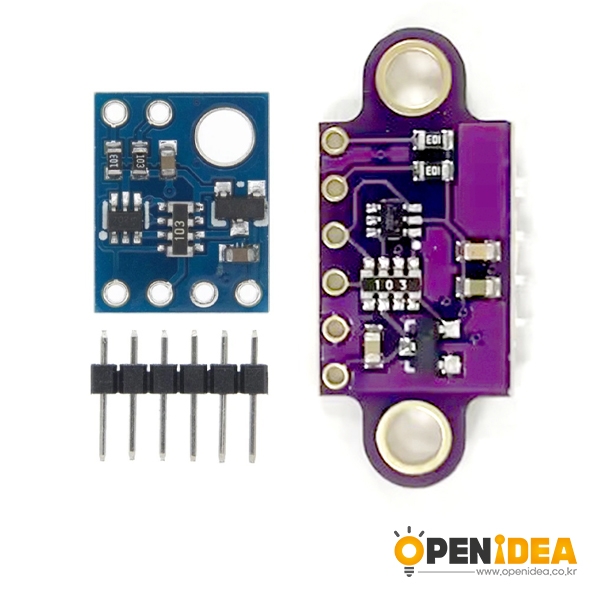

퍼플 보드

설명:

ST 마이크로 일렉트로닉스의 VL53L0X 는 소형 모듈에 통합 된 비행 시간 조절 시스템입니다. 이 보드는 VL53L0X 용 캐리어이므로이 제품을 사용하기 전에 VL53L0X 데이터 시트 (1MB pdf) 를주의 깊게 읽는 것이 좋습니다.

VL53L0 은 ST의 FlightSense 기술을 사용하여 방출 된 적외선 레이저 빛의 펄스가 가장 가까운 물체에 도달하고 탐지기로 반사되는 데 걸리는 시간을 정확하게 측정합니다. 그래서 그것은 작고 독립적 인 라이다 시스템으로 간주 될 수 있습니다. 이 TOF (비행 시간) 측정을 사용하면 물체의 반사율이 측정에 큰 영향을 미치지 않고 목표물까지의 절대 거리를 정확하게 결정할 수 있습니다. 센서는 1mm 해상도로 최대 2 m (6.6 ft) 의 거리를 보고할 수 있지만 유효 범위와 정확도 (잡음) 센서 구성뿐만 아니라 주변 조건 및 반사 및 크기와 같은 목표 특성에 크게 의존합니다. (센서의 정확도는 기껏해야 ± 3% 에서 덜 최적의 조건에서 ± 10% 이상으로 지정됩니다.)

거리 측정은 센서 설정을 구성하는 데 사용되는 센서의 Iisorm 2;C (TWI) 인터페이스를 통해 사용할 수 있으며 센서는 두 개의 추가 핀을 제공합니다. 종료 입력 및 인터럽트 출력.

VL53L0X 는 훌륭한 IC이지만 작고 납이 없는 LGA 패키지는 일반적인 학생이나 애호가가 사용하기 어렵게 만듭니다. 또한 2.8 V의 권장 전압에서 작동하므로 3.3 V 또는 5 V 에서 작동하는 마이크로 컨트롤러의 인터페이스가 어려울 수 있습니다. 브레이크아웃 보드는 이러한 문제를 해결하여 전체 크기를 최대한 작게 유지하면서 센서 사용을 쉽게 시작할 수 있도록 합니다.

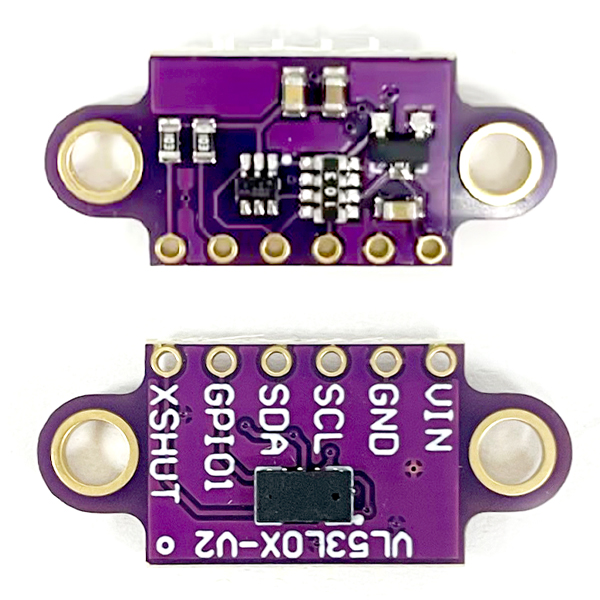

PIN 설명

VDD 조절 2.8 V 출력. 거의 150 mA는 외부 부품에 전원을 공급할 수 있습니다. (내부 레귤레이터를 우회하려는 경우이 핀을 VIN이 분리 된 2.8 V 입력으로 대신 사용할 수 있습니다.)

VIN 이것은 주 2.6 V에서 5.5 V 전원 공급 장치 연결입니다. SCL 및 SDA 레벨 시프터는 Iislen 2;C 라인을이 레벨까지 끌어 당깁니다.

GND 전원 공급 장치의 접지 (0 V) 연결입니다. 귀하의 IOLT 2;C 제어 소스도이 보드와 공통점을 공유해야합니다.

SDA 레벨-이동 된 Iism 2;C 데이터 라인: 높음은 VIN, 낮음은 0 V 입니다.

SCL 레벨-이동 된 Iism 2;C 클럭 라인: 높음은 VIN, 낮음은 0 V 입니다.

XSHUT 이 핀은 활성-저 종료 입력입니다. 보드는 기본적으로 센서를 활성화하기 위해 VDD로 핀을 당깁니다. 이 핀을 낮게 설정하면 센서가 하드웨어 대기 모드로 전환됩니다. 이 입력은 레벨 시프트가 아닙니다.

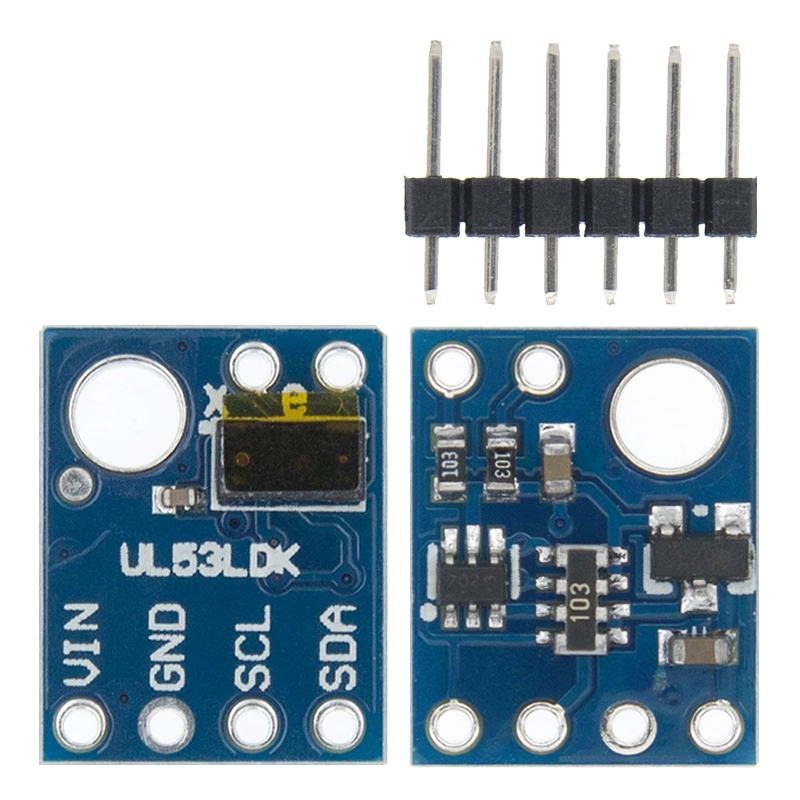

블루 보드

제품 설명

• VL53L0 은 전체 측정 작업의 프레임에서 완료 할 수 있으며 일반적으로 30ms 미만이며 거리는 2 미터 미만입니다. 이 거리 측정을 통해 카메라는 촬영 모드와 연속 촬영 모드에서 즉시 초점을 맞출 수있어 저조도 또는 저대비 장면에서도 동일한 성능을 유지합니다. ToF가없는 저조도 또는 저 대비 장면의 경우 큰 도전입니다. 뛰어난 거리 정확도 덕분에 VL53L0 은 듀얼 카메라 깊이 맵을 포함한 스마트 폰 애플리케이션 성능을 향상시킵니다. STMicroelctronics 의 VL53L0 모듈은 사용하기 쉽고 (6 개의 유효한 핀), I2C 인터페이스를 제공하며 시스템 통합을 빠르고 쉽게 할 수있는 전체 API 드라이버 및 기술 문서 세트가 제공됩니다. 모듈 패키지는 리플로우 납땜 공정, RoHS 규정 준수 한계를 지원하며 다양한 유리 덮개 및 외관과 완벽하게 호환됩니다.
• VL53L0X 는 ± 3% 의 정확도로 ToF 길이를 2 미터로 확장합니다. 이전 세대보다 빠른 측정 속도, 30ms 미만의 시간 범위; 보다 에너지 효율적인 정상 작동 모드 전력 소비는 20mW, 대기 전력 소비는 5μA 에 불과합니다. 센서는 I2C 버스 인터페이스 출력 데이터 내에서 거리 계산을 완료하므로 시스템의 메인 컨트롤러는 최소가 필요합니다.
• 내부 레이저는 940nm 파장의 보이지 않는 빛을 방출하며 눈에 해를 끼치 지 않습니다. 이것은 다른 적외선 근접 감지 센서와의 적색 분포 문제를 제거하고 외부 광원에 대한 내성을 향상시킵니다. 센서의 디지털 아키텍처와 자동 보정을 통해 높은 주변 조명 수준을 얻을 수 있습니다.
• VL53L0X 감지 기능은 다양한 혁신적인 사용자 인터페이스 제스처 감지 또는 근접 감지 기능을 포함하여 다양한 기능을 지원할 수 있습니다. 청소 로봇 및 기타 기기, 벽 감지, 절벽 감지, 충돌 감지; 수도꼭지, 비누 디스펜서, 건식 휴대 전화 및 관개 시설과 같은 위생 용품; 다른 대상 애플리케이션에는 랩톱 사용자 존재 감지 또는 전원 스위치 모니터, 무인 항공기 및 IoT 제품이 포함됩니다.
