Arduino at heart 공식 인증된 DM-MSTYLE-EXT 보드의 완제품 설명

본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.

KCC인증번호 : MSIP-REM-TXZ-AM-2560USB

 공식인증 보드!!!
교재 : 따라하면서 배우는 아두이노
저자 : 동의대학교 전자과 허경용 교수

▣ DM-MSTYLE-EXT V1.0 제품소개

◆ Arduino At Heart 프로토타입

◆ 두 개의 CPU를 내장하고 있으며, ATmega2560-16AU를 기반으로 한 MEGA2560과

    ATmega328P-AU를 기반으로 한 Uno호환 U-STYLE이 들어 있음.

◆ 내부에 내부 플래시 롬, 램, 내부 AD 컨버터 등을 포함

◆ 64KByte Serial EEPROM 데이터를 저장 할 수 있음.

◆ RTC (DS1307호환)를 이용한 I2C 실습 및 시계 실습 할 수 있음.

◆ 16MHz 크리스탈 클럭 채용으로 안정성 확보.

◆ 외부전원 12V입력, 내부동작 5V, 3.3V 전원

◆ 1x6 와 2x3 ISP 커넥터 적용으로 부트로더를 굽거나, 저렴하게 개발을 도움

◆ 1x6 USB to Serial 업로더 커넥터 적용으로 스케치 어플리케이션을 사용하여 소프트웨어를 업로드 할 수 있다.

◆ DM-USB2SERIAL로 스케치 업로더를 이용 시, USB전원으로 5V를 공급받을 수 있다.

◆ 3.3V, 5V, 12V 출력으로 확장 보드에 전압을 공급할 수 있다

◆ 블루투스 (HC-06) 호환 커넥터 있음.

     - TTL 레벨 (5V 레벨) : 4핀 커넥터

◆ Text LCD (2X16)로 영문, 숫자를 표기할 수 있음.

◆ Graphic LCD (128X64)로 한글, 영어, 숫자를 표기할 수 있음.

◆ 온도 센서로 온도를 측정할 수 있음.

◆ 조도 센서로 빛의 세기를 측정할 수 있음.

◆ 가변 저항을 이용하여 전압의 변화를 줄 수 있음.

◆ 커먼 캐소드(Common Cathode) 방식의 4개의 7-Segment를 사용하여 영문자 및 간단한 기호, 숫자를 표시할 수 있음.

◆ 스피커를 통하여 단순한 음악 멜로디를 연주 할 수 있음.

◆ 확장 커넥터를 이용하여 확장 보드를 연결할 수 있음.

◆ 8x8 개의 도트 매트릭스를 사용할 수 있음.

◆ 아날로그 서보 모터를 제어할 수 있음.

◆ DC 기어드 모터 및 서보형 모터를 제어할 수 있음.

◆ 3색 RGB 고휘도 LED를 제어 할 수 있음.

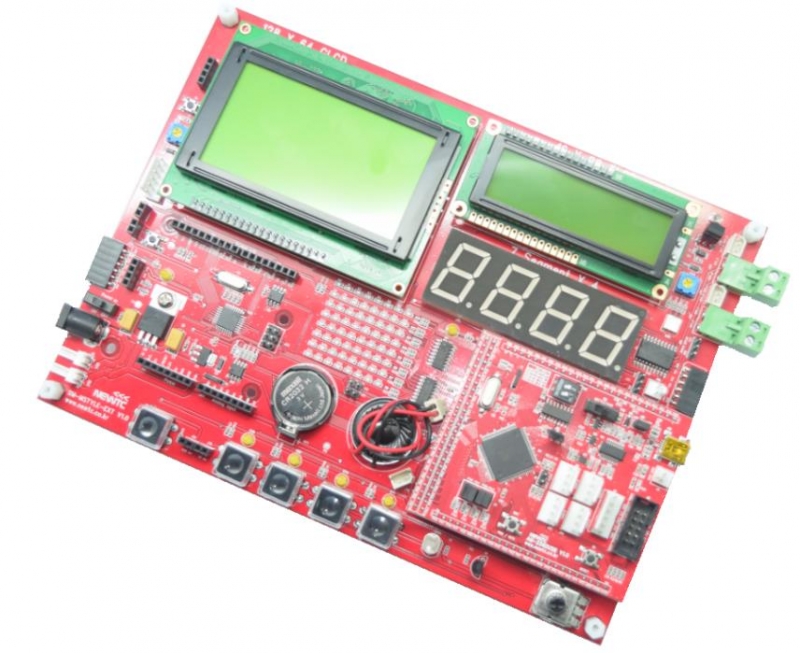

                       DM-MSTYLE-EXTV1.0 보드 (전면)

Arduino At Heart 공식 인증 보드와 관련된 예제 소스, 강좌가 사이트에 게재되어 있으므로,

보드를 구매하시면, 바로 강좌를 이용하여 학습할 수 있습니다.
