ST Cortex-M3 ARM 학습용 개발 보드 (ST-CM3-A V1.0) 사양



u  ST-CM3 MCU 모듈이 연결되어 있어 STM32 CPU를 이용한 개발 가능

u  STM32F103RET6 MCU 채택, 512KB 내장 메모리 적용됨

u  STM32F103RET6의 PORTA-PORTC 가 10-pin 커넥터로 연결되어 있음

u  TTL/CMOS 레벨의 U(S)ART 통신 가능. USART1 – USART3, UART4 통신 포트가 제공됨

u  JTAG Box Header, 8MHz 크리스탈, 32.768kHz RTC 크리스탈, 리셋 스위치, 전원 LED 내장

u  어댑터 입력으로 외부 전원 DC 6.5~12V 입력 가능. 내부 동작은 3.3V 전원 사용

u  KCC 인증번호 : MSIP-REM-TXZ-ST-CM

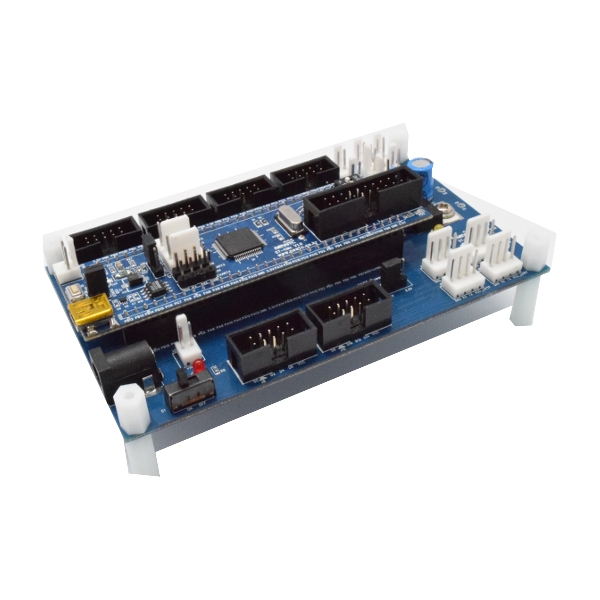

ST-CM3-A V1.0 (ST-CM3 V1.0 이 장착된 모습)


ST-CM3-A-MAIN V1.0 (메인보드만)


하드웨어 구성도





ST-CM3 V1.0 모듈 하드웨어 구성도




1. 10핀 박스 커넥터 핀 번호



ST-CM3-A-MAIN은 10핀 박스 커넥터를 채택하고 있습니다. 이를 이용하여 NEWTC의 다른 모듈 또는 사용자가 설계한 보드를 연결하여 구동시킬 수 있습니다. 또한 각 포트의 하위/상위 8비트를 각각 채택하여 8비트 데이터를 사용하는 모듈과의 호환성을 높였습니다.





   포트 커넥터 핀 번호(하위):                   포트 커넥터 핀 번호(상위):



1번

3번

5번

7번

9번



1번

3번

5번

7번
