RL78 소형 모듈 (RM-RL78-G13) 사양

◆  RL78/G13 개발을 위한 표준형 모듈.

◆  온 칩 오실레이터를 활용하여 최대 32MHz까지 동작할 수 있음. 그 외에 클럭 보정 및 RTC용 32.768kHz X-tal과
     최대 외장 클럭 20MHz X-tal 탑재. 각 클럭원은 점퍼를 연결하여 연결 및 해제할 수 있음.

◆  다목적 커넥터 내장. E1 에뮬레이터를 이용하여 프로그램 다운로드 및 디버깅을 하거나 1-Wire UART 규격을
     따르는 프로그래머를 이용하여 MCU에 프로그램을 다운로드 가능.

◆  리셋 스위치 내장

◆  7번 포트의 0~3번째 핀에 테스트용 LED가 장착됨. Active-High로 동작하며 점퍼를 통해 연결 및 해제할 수 있음.

◆  14번 포트의 0번 핀에 테스트용 스위치가 장착됨. Active-High로 동작하도록 내부 풀업 저항을 설정해야 함.

◆  전원 커넥터 J8에 1.8 ~ 5.5V까지 공급 가능. 단 이 경우 I/O 핀의 동작 전압 및 전류가 조정된다.

◆  48개의 핀이 좌우로 각 24개의 핀으로 배치되어 있음. 이 배치를 활용하여 브레드보드 실장 실습 가능

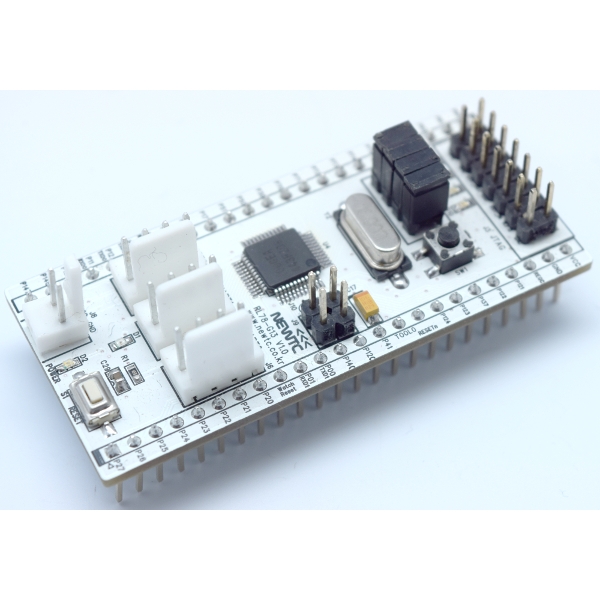

RM-RL78-G13 모듈 (윗면)

RM-RL78-G13 모듈 (아랫면)


1. 하드웨어 명세

1.1. 하드웨어 구성




RM-RL78-G13 모듈 하드웨어구성 (1/3, 윗면)




RM-RL78-G13 모듈 하드웨어구성 (2/3, 윗면)






RM-RL78-G13 모듈 하드웨어구성 (3/3, 아랫면)

1.2. 핀 배치


1.3. 기구도
