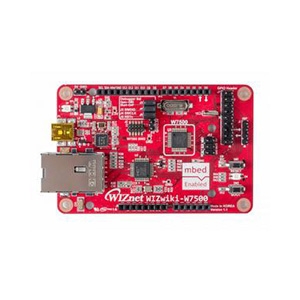

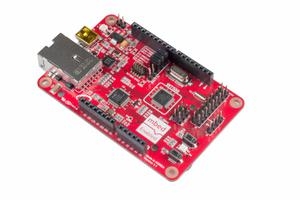

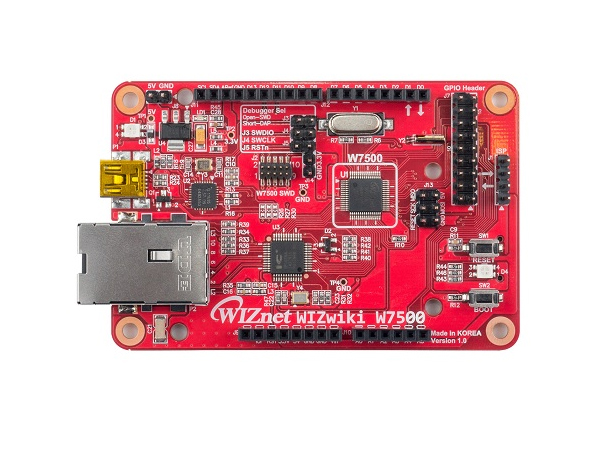

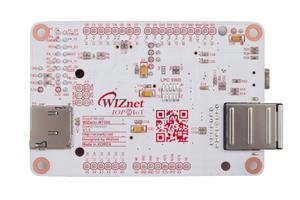

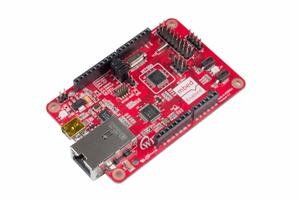

WIZwiki-W7500은 128KB 플래시와 Hardwired TCP/IP 코어를 통합한 ARM Cortex-M0 IOP(Internet Offload Processor)인 W7500 제품을 기반으로 한 WIZwiki 플랫폼 보드 입니다. WIZwiki-W7500 보드를 사용한다면 W7500의 성능과 모든 기능들을 쉽게 테스트하고 평가할 수 있습니다.

MCU : W7500 (ARM Cortex-M0 + Hardwired TCP/IP)

External Ethernet PHY

• IP+ IC10GA
• Single Port 10/100 MII/RMII/TP/Fiber Fast Ethernet Transceiver
• Auto MDI/MDIX function
• Supports MDC and MDIO to communicate with the MAC

CMSIS-DAP

• LPC11U35FHI33/501, ARM Cortex-M0 Core, NXP
• Drag-n-drop programming
• USB Serial Port
• Easy to use C/C++ SDK

Connector

• USB Mini B Type
• Slim Size RJ45(with transformer)
• Arduino compatible pin headers
• SWD Header (1.27mm and 2.54mm)
• GPIO Header
• ISP Header

ETC

• 5V USB Power or 5V header supply
• 2 system SW – RESET SW, BOOT SW
• RGB LED
• Micro SD card slot

WIZwiki-W7500 플랫폼 정보

• Feature 와 블록도 등의 자세한 정보

WIZwiki-W7500 Getting Started

• How to start WIZwiki-W7500 board
• How to install the serial driver of WIZwiki-W7500
• How to write the firmware to WIZwiki-W7500

WIZwiki-W7500 Hardware Materials

• WIZwiki-W7500 Schematic (Altium Design & PDF)
• WIZwiki-W7500 Part List
• WIZwiki-W7500 Dimension
