제품특징

Pcb기판의 홀 간격에 맞추어 점프선이나 저항,다이오드등의 리드선을 굽히거나,킹 가공, 트랜지스트의 포밍가공이
가능한 Jig입니다.



제품사양

1. 리드선의 포밍 가공 (Model: LJS2228A)

1-1.본체에 쓰여져 있는 숫자는 홈과 홈의 간격입니다. 그림을 참고로 원하는 홈에 리드선을 넣어 포밍하여 주십시오.

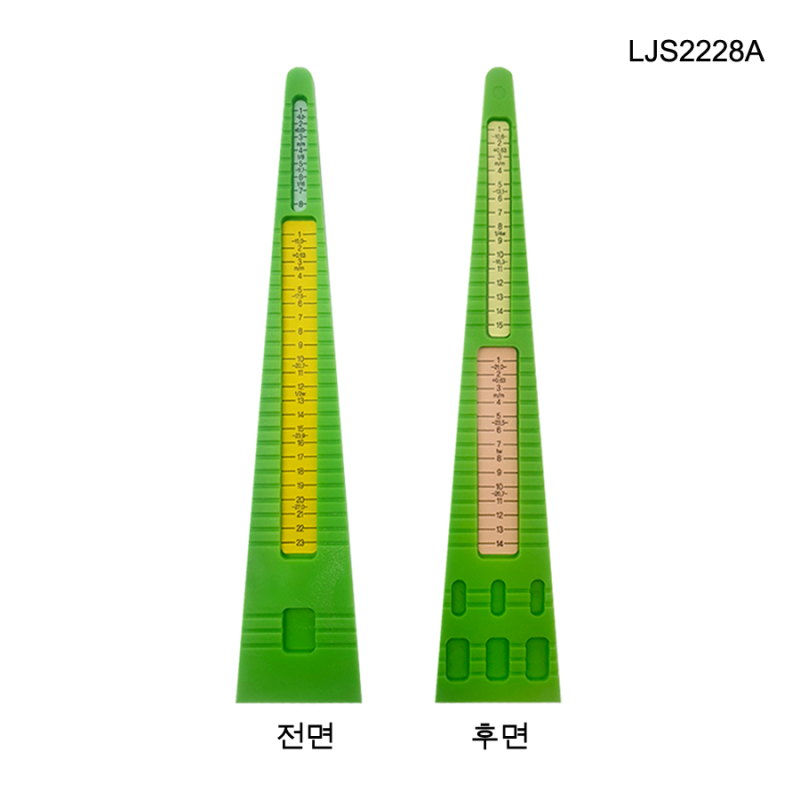

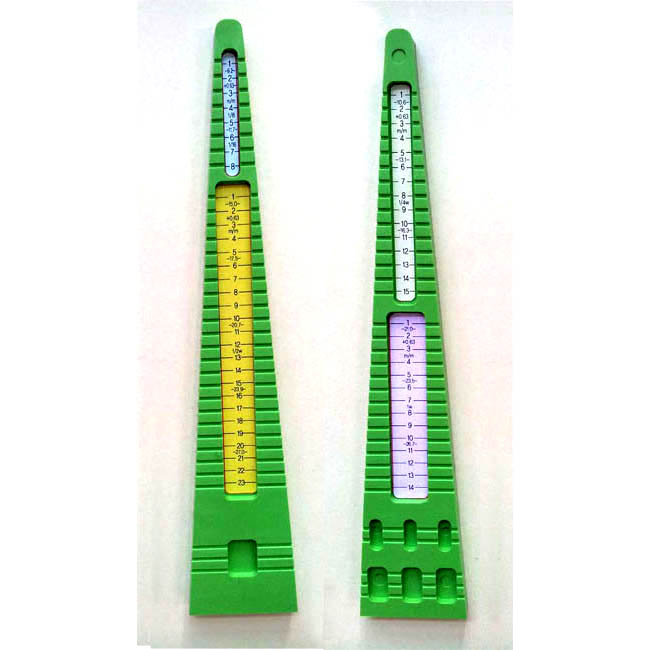

　　　　　　　　　　전면 　 　후면

Model: LJS2228A

1. 포밍 가공 리드선 직경:0.5~1.0mm

2. 리드선 재질 : 연선(동에 석도금선)

3. 크기 : 180mm 삼각형태

4. 무게 : 18g

5. 포밍 가공 치수 :

　　1W 　: 8~11홀(20.32~27.94mm)

　　1/2W : 6~11홀(15.24~27.94mm)

　　1/4W : 4~7홀(10.16~17.78mm)

　　1/8W : 3~5홀(7.62~12.7mm)

　　1/16W: 3~5홀(7.62~12.7mm)

6. 별도 기능 : TR , IC 가공 가능









 가공가능 Sample



2. 리드선의 간이 절곡기로서 사용 (Model: LJS2228B)

2-1. 앞면은 직각으로 구부림.

　　앞면은 점프선,저항,다이오드 등의 리드선을 기판의 홀간격에 맞추어서 원터치로 동시에 직각으로 구부릴

　　수 있습니다. 구부린 리드선을 좌우로 좌우 바란스 좋게 절단하면 점프선이 됩니다.

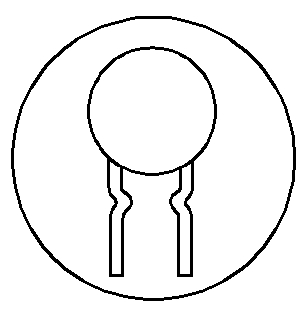

2-2. 뒷면은 킹 가공에 사용함.

　　구부린 리드선의 킹 가공이 깨끗하고 간단하게 할 수가 있습니다.

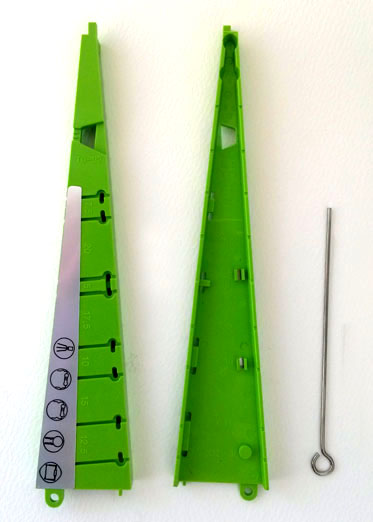

　　　　　  　 전면 　   　후면 　킹포밍용지그

Model: LJS2228B

1. 포밍 가공 리드선 직경:0.5~1.0mm

2. 리드선 재질 : 연선(동에 석도금선)

3. 크기 : 160mm 삼각형태 (부속품:킹포밍용지그)

4. 무게 : 11g

5. 별도 기능 : 부품 리드선에 킹 가공,TR포밍 가공이 가능.























가공가능 Sample





포밍가공치수

치수

X3

X4

X5

X6

X7

X8

X9

X10

X11

X12

비고

mm

8

10

12.5

15

17.5

20

22.5

25

27.5

30



Inch

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

1.1

1.2





제품사용방법

1. 리드선의 포밍 가공

※ 본체에 쓰여져 있는 숫자는 홈과 홈의 간격입니다.그림을 참고로 해서 원하는 홈에 리드선을 넣어 포밍하여 주십시오

옆으로 굽히는 방법

→

→

1.부품을 굽히고 싶은 홈에

　넣습니다.

2.손가락으로 리드선을

　굽힙니다.

3.굽어진 부분이 직각이 된면

　완성입니다.

세워서 굽히는 방법



→

→

→

포밍 Jig의 끝부분 튀어나온
