1. 상품 소개

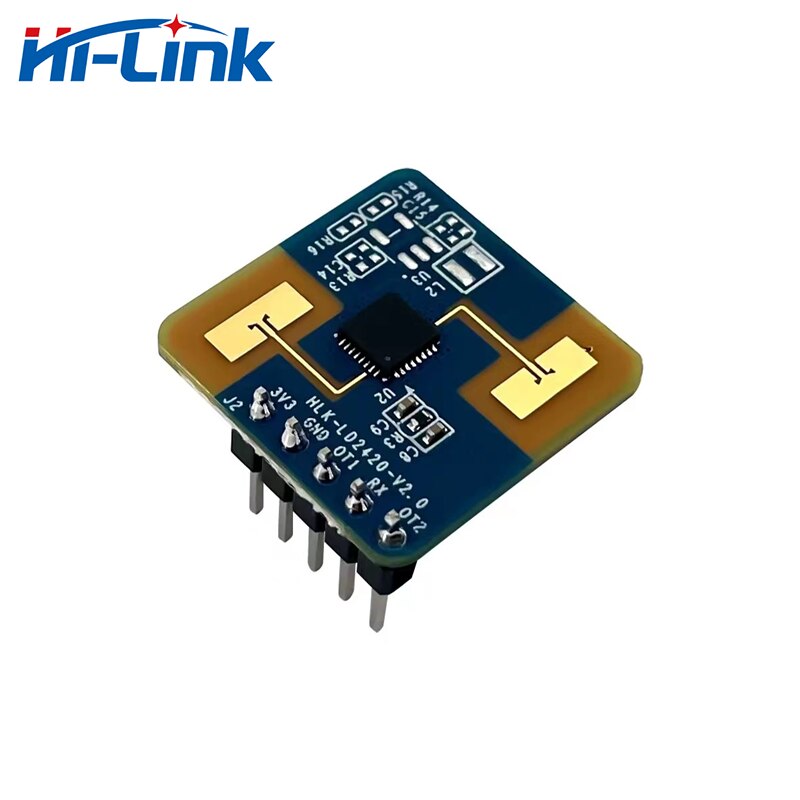

HLK-LD2420 송수신 안테나가 있는 고성능 24 GHz 레이더 모듈입니다. 인체 감지 알고리즘은 밀리미터 파 레이더 거리 측정 기술과 S3 시리즈 칩의 고급 독점 신호 처리 기술을 채택하여 움직임, 미세 운동 및 서있는 인체의 정확한 인식을 달성합니다.

HLK-LD2420 주로 실내 장면 인식 영역 인체의 움직임 또는 미미한 움직임 감지하여 실시간으로 감지 결과 새로고침하는 데 사용됩니다. 움직이는 인체의 최대 감지 거리는 8 m 입니다. 감지 거리 범위, 다른 간격 감지 감도 및 새로 고침 시간 쉽게 구성 할 수 있습니다. GPIO 및 UART 인터페이스, 플러그 앤 플레이를 지원하며 다양한 스마트 시나리오 및 터미널 제품에 유연하게 적용 할 수 있습니다.

2.제품F먹이와B혜택

2.1기능

L단일 칩 지능형 밀리미터 파 센서 SoC 및 지능형 알고리즘 펌웨어 장착

L초소형 모듈 크기: 20mm × 20mm

L기본 휴먼 센서 구성 로드, 플러그 앤 플레이

LFCC, CE 및 비위원회 스펙트럼 규정에 의해 인증된 24 GHz ISM 주파수 대역

L3.3 V 전원 공급 장치, 지원 3.0 V ~ 3.6 V 넓은 전압 범위

L평균 작동 전류 50 mA

L탐지 대상은 움직이고 마이크로 움직이는 인체입니다

L탐지 결과의 실시간 보고

L감지 거리 간격 구성, 파티션 간 감도 설정 및 결과 보고 시간을 지원하는 시각화 도구 제공

L감지 범위의 분할을 지원하여 범위 밖의 간섭을 완전히 차단합니다

L단거리 0.2 m 유도, 탐지 사각지대 없음

L인간의 움직임 감지의 최장 거리는 8 m 입니다

L큰 감지 각도, 적용 범위는 ± 60 ° 에 도달

L천정걸이나 벽걸이 등 다양한 설치 방법 지원

트리거 및 유지 상태의 독립적인 구성, 강력한 간섭 방지 기능

3. 응용 시나리오

HLK-LD2420 인체 감지 센서는 움직이는 사람, 서 있는 사람, 가만히 있는 사람을 감지하고 식별할 수 있으며, 다음과 같은 유형을 포함하는 다양한 AIoT 시나리오에서 널리 사용됩니다.

스마트 홈

인체의 존재와 거리를 인식하고 가전 제품의 작동을 지능적으로 제어하기 위해 주 제어 모듈의 감지 결과를보고하십시오.

스마트 비즈니스

설정된 거리 간격 내에서 인체의 접근 또는 거리를 확인하십시오. 시간 내에 화면을 켜고 인체가있을 때 장치를 항상 켜십시오.

스마트 보안

유도 액세스 제어, 건물 인터콤, 전자 엿봄 등

스마트 조명

인체를 인식하고 감지하며 위치를 정확하게 감지하며 공공 장소의 조명 장비 (조명 감지, 전구 조명 등) 에 사용할 수 있습니다.

4. 하드웨어 설명

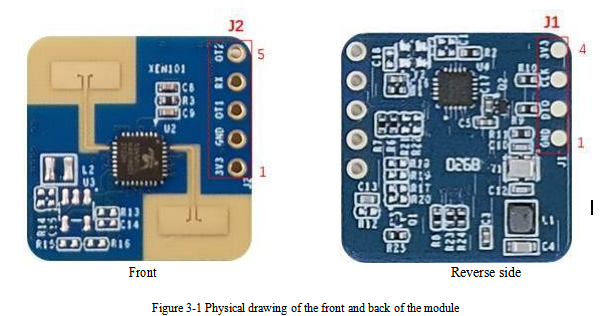

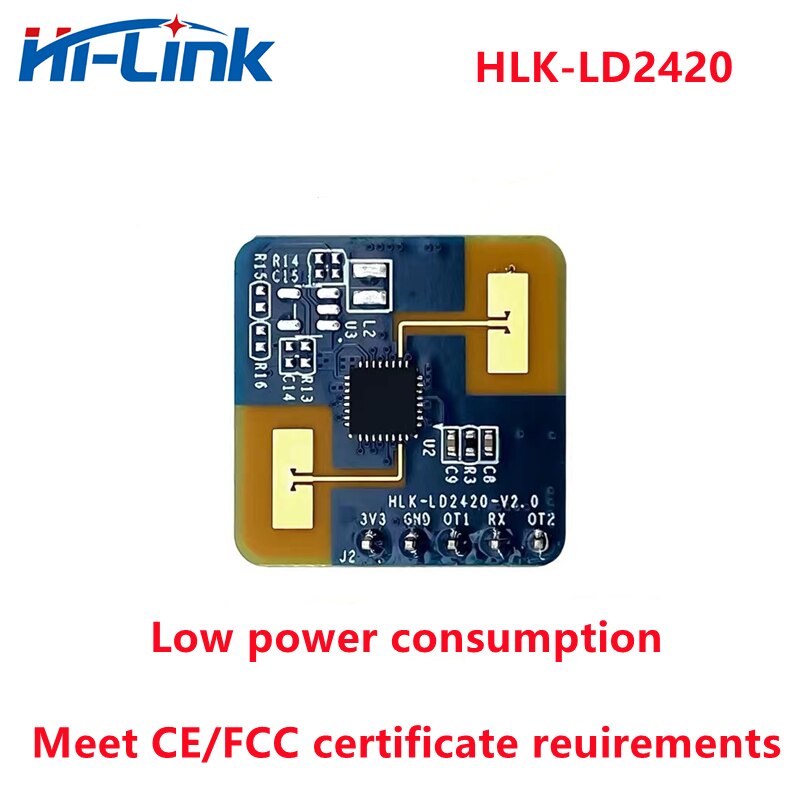

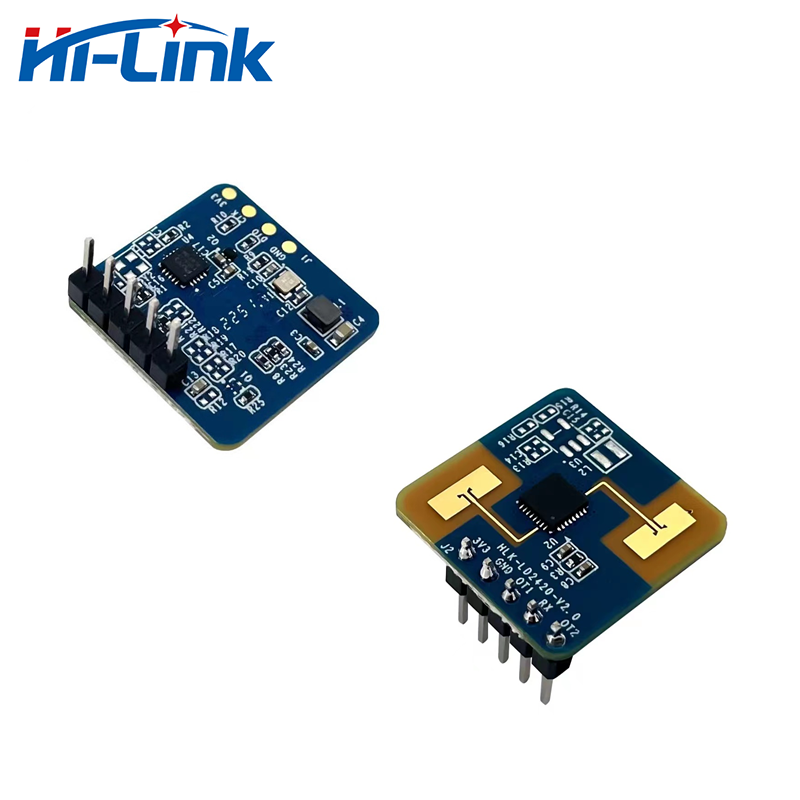

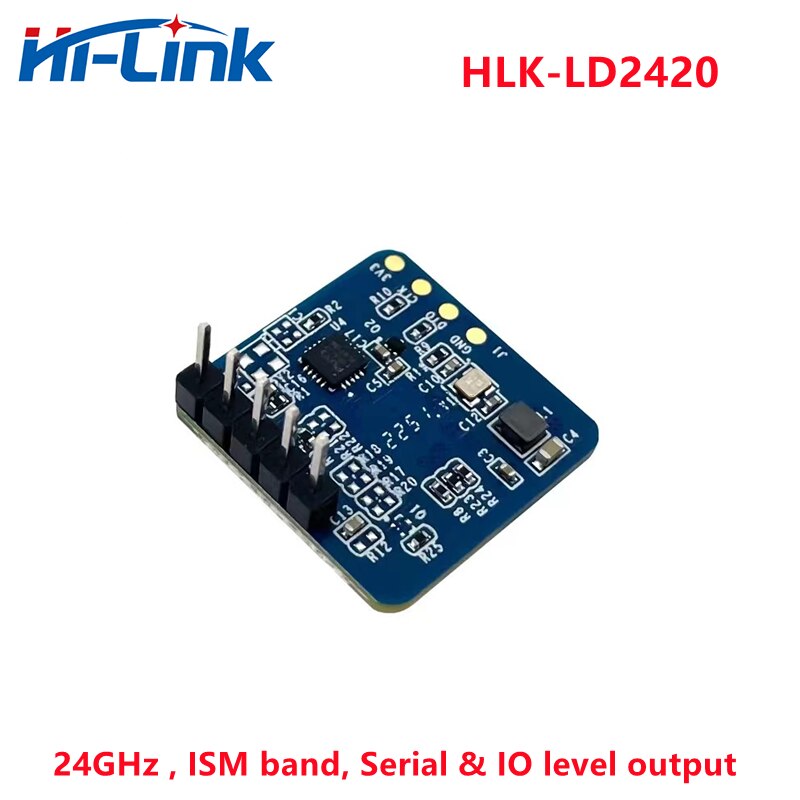

아래 그림은 모듈의 앞면과 뒷면을 보여줍니다. 모듈에는 전원 공급 장치 및 통신을 위해 J2 라는 5 핀 구멍 (공장에는 핀이 제공되지 않음) 이 장착되어 있습니다. J1 은 SWD J1 은 SWD 인터페이스이며, MCU 프로그램 굽기 및 디버깅에 사용됩니다.

J # PIN #

이름

기능

설명

J1Pin1

GND

접지

J1Pin2

DIO

SWD인터페이스 데이터 케이블

0 ~ 3.3V

J1Pin3

클락

SWD인터페이스 클럭 라인

0 ~ 3.3V

J1Pin4

3V3

전원 입력

3.0 V ~ 3.6V,Typ.3.3V

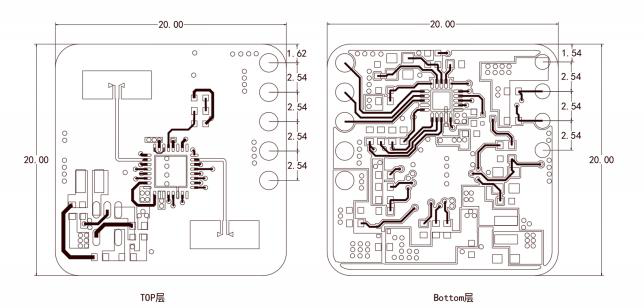

4.1 차원

모든 단위는 mm이며 모듈의 판 두께는 ± 10% 의 공차를 가진 1.2 mm입니다.
